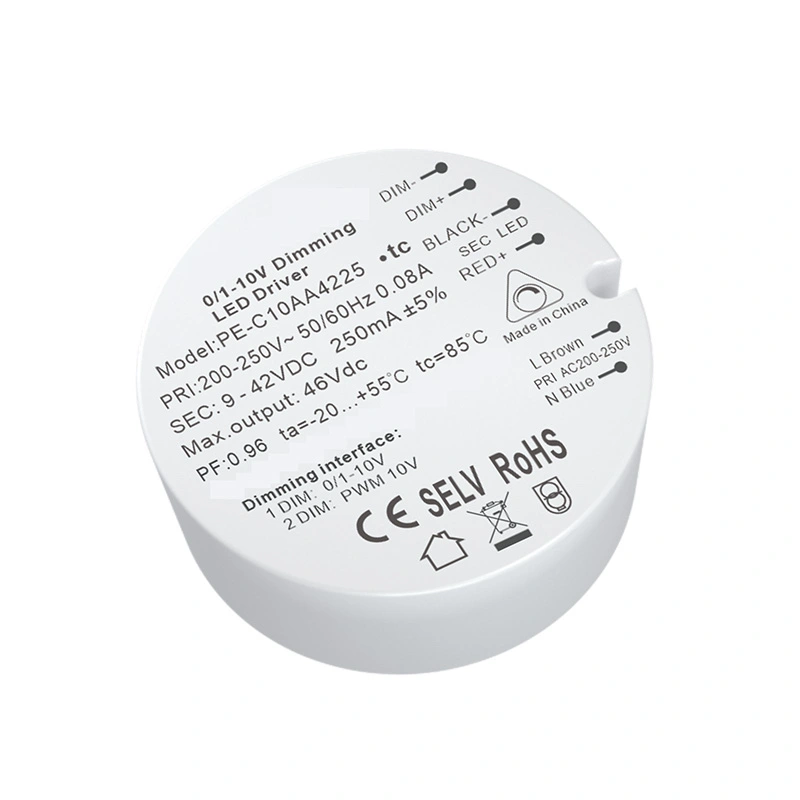

Sterownik LED o mocy 10 W, prąd stały, 0-10 V, ściemnialny

Jako wiodący dostawcy z Chin, oferujemy hurtowo sterowniki LED Starwell o mocy 10 W, stałoprądowe, 0-10 V, z możliwością ściemniania, łączące jakość wykonania z klasyczną konstrukcją. PE-C10 wykorzystuje sterowanie sygnałem i sygnał 0/1-10 V do sterowania jasnością. Wykorzystane surowce to marki pierwszej linii. Zaimportowany chip nie ma stroboskopowego ściemniania, co pasuje do różnych produktów dostępnych na rynku Inteligentny system ściemniania. Wyjście ściemniania PWM kontroluje jasność diody LED, dokładnie kontroluje jasność, a odchylenie temperatury barwowej ściemniania jest niewielkie.
Proces przewodzenia ciepła w żelu krzemionkowym został zastosowany wewnętrznie, aby zapewnić elektronikę. Bilans cieplny komponentów jest bardziej stabilny.

Wyślij zapytanie

Szukasz niezawodnych dostawców ściemnialnych sterowników LED o mocy 10 W, prądu stałego 0-10 V? Starwell oferuje hurtowe ilości produktów ze swojej fabryki w Chinach, kładąc nacisk na klasyczny design i stałą jakość.

Nasz ściemnialny sterownik LED o mocy 10 W i napięciu 0–10 V wykorzystuje wewnętrznie silikonową technologię przewodzenia ciepła, która pozwala na bardziej stabilną równowagę termiczną elementów elektronicznych.

Specyfikacja

Model		PE-C10AA42	PE-C10RA
WYJŚCIE	Napięcie wyjściowe	25-42 V prądu stałego	25-42 V prądu stałego
	Maksymalne napięcie wyjściowe	42 V prądu stałego	42 V prądu stałego
	Napięcie wyjściowe bez obciążenia	46 V prądu stałego	46 V prądu stałego
	Prąd wyjściowy	250 mA (150-250 mA)	250 mA (150-250 mA)
	Moc wyjściowa	2,25 W ~ 10,5 W	2,25 W ~ 10,5 W
	Poziom stroboskopowy	Bez migotania
	Zakres ściemniania	0 ~ 100%, ściemnianie LED od 0,03%
	Częstotliwość ściemniania PWM	>3600 Hz
	Aktualna dokładność	±5%
	Tryb wyłączenia	Aktywny sygnał, brak dostępu do sygnału, wyprowadza maksymalny ustawiony prąd
WEJŚCIE	Interfejs ściemniania	0-10V 1-10V 10vpwm prąd interfejsu sygnałowego < 0,1mA (potencjometr 100k dla pe-c10ra)
	Zakres napięcia wejściowego	200-250 V AC
	Częstotliwość	50/60 Hz
	Prąd wejściowy	<0,06 A AC230 V
	Współczynnik mocy	PF>0,96/230V
	THD	230Vac@THD <4% (przy pełnym obciążeniu)
	Wydajność (typ.)	78%
	Prąd rozruchowy (typ.)	zimny start 20A przy 230Vac
	Przeciwprzepięciowy	L–N: 1,5 kV
	Prąd upływowy	<0,25 mA/230 V prądu przemiennego
ŚRODOWISKO	Temperatura pracy	ta: 55°C tc: 80°C
	Wilgotność robocza	20 ~ 95% wilgotności względnej, bez kondensacji
	Temperatura przechowywania, wilgotność	-40 ~ 80°C°, 10 ~ 95% wilgotności względnej
	Temp. Współczynnik	±0,03%/°C(0-50)°C
	Wibracja	10~500 Hz, 2G 12 min./1 cykl, okres 72 min. każdy wzdłuż osi X, Y, Z.
OCHRONA	Ochrona przed przegrzaniem	Inteligentna regulacja lub wyłączenie prądu wyjściowego, jeśli temperatura PCB ≥110°C, automatycznie powraca do normy.
	Zabezpieczenie przed nadmiernym obciążeniem	Wyłącz wyjście, gdy moc znamionowa ≥102%, nastąpi automatyczne przywrócenie działania.
	Zabezpieczenie przed zwarciem	Wyłącza się automatycznie w przypadku wystąpienia zwarcia, następuje automatyczne przywrócenie działania.
	Ochrona bez obciążenia	wyjściowe napięcie stałe.
BEZPIECZEŃSTWO I EMC	Wytrzymać napięcie	I/P-O/P: 3750 V AC
	Rezystancja izolacji	I/P-O/P: 100MΩ/500VDC/25°C/70%RH
	Standardy bezpieczeństwa	IEC/EN61347-1, IEC/EN61347-2-13
	Emisja EMC	EN61000-3-2 klasa C, IEC61000-3-3
	Odporność elektromagnetyczna	EN61000-4-2,3,4,5,6,8,11, EN61547
	Standard testu stroboskopowego	IEEE 1789
INNI	Wymiar	Gł. 43,2 × 20,5 mm (dł. × szer. × wys.)
	Uszczelka	Torba PE
	Waga (GW)	42g±5g
Uwagi	1. Różnica pomiędzy pe-c10aa i pe-c10ra: pe-c10aa to ściemnianie 0-10V / 1-10V / PWM, a pe-c10ra to specjalne ściemnianie dla zmiennej rezystancji 100k 2. Zmierzone parametry przeprowadzono w środowisku wejściowym 230 V AC o temperaturze 25 stopni 3. Zasilacz stałoprądowy, w stanie nieściemniającym, prąd wyjściowy jest maksymalną ustawioną wartością 4. Napięcie podłączone do lampy powinno mieścić się w oznaczonym zakresie napięcia zasilacza 5. W tym produkcie zastosowano proces rozpraszania ciepła w żelu krzemionkowym przewodzącym ciepło, aby zrównoważyć temperaturę wewnętrzną i zapewnić bezpieczeństwo i niezawodność produktu 6. Odległość testowa linii sygnałowej: linia ekranowana 1,5m2, 200m przy 40 zasilaczach. Ze względu na współczynnik odległości odległość ulega wydłużeniu, a liczba kontroli zostanie zmniejszona. Długość linii sygnałowej wynosi . Zwiększenie doprowadzi do sygnału tłumienie, więc liczba sterowanych lamp będzie się zmniejszać wraz ze wzrostem odległości sterowania

Przyszłości:

Sterownik LED ze ściemniaczem stałoprądowym 1,0-10 V/1-10 V

2. Napięcie wejściowe: 200 V-250 V przy 50/60 Hz

3. Napięcie wyjściowe: 25-42 Vdc

Cyfrowe wyjście sterujące jest stosowane bez stroboskopu

3. Naturalne chłodzenie powietrzem, odporność na wilgoć, przewodzenie ciepła i proces rozpraszania ciepła w żelu krzemionkowym4. Konstrukcja o bardzo małej objętości

5. Wielokrotna funkcja ochrony

6. Żel krzemionkowy przewodzący ciepło ma wysokie odprowadzanie ciepła i odporność na temperaturę

7. Brak konstrukcji migotania

Aplikacja:

1. Źródło światła LED

2. Inteligentne oświetlenie willi

3. Można uzyskać dostęp do bezprzewodowego inteligentnego systemu oświetlenia

4. Oświetlenie muzealne

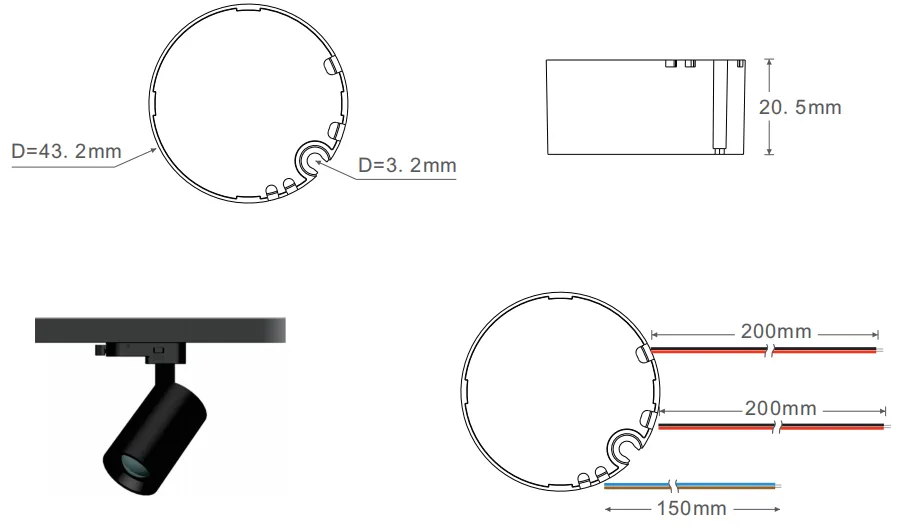

Wymiary:

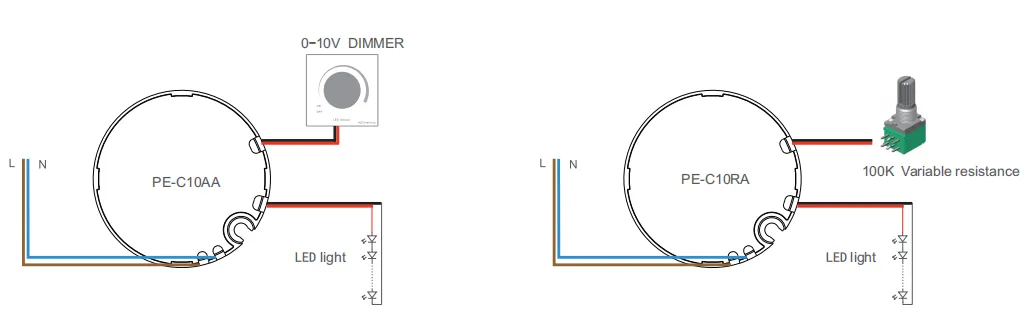

Okablowanie:

Instrukcje użytkowania:

Zacisk wejściowy produktu jest podłączony do linii pod napięciem AC L i linii zerowej n, a zacisk wyjściowy jest podłączony zgodnie z identyfikacją produktu. Zwróć uwagę na bieguny dodatnie i ujemne.

1. Korzystając z tego zasilacza, należy zwrócić uwagę na rozróżnienie strony wejściowej i wyjściowej. Podłącz prawidłowo i włącz zasilanie dopiero po sprawdzeniu.

2. Najpierw podłącz obciążenie do wyjścia DC, sprawdź, czy jest ono prawidłowe, a następnie podłącz zasilanie.

3. Zakres napięcia wejściowego produktu wynosi 20–250 V AC i jest ono stosowane w określonym zakresie obciążenia, a temperatura otoczenia wynosi od -20 do + 55°C. W środowisku spełniającym warunki pracy produktu,

produkt objęty jest 3-letnią bezpłatną gwarancją. Rozwiązania typowych problemów podczas użytkowania:

1. Produkt nie działa po włączeniu zasilania: 1. Sprawdź, czy przewód ciśnieniowy jest prawidłowo podłączony,

2. Czy linia sterowania sygnałem jest prawidłowa,

3. Czy wejście i wyjście są podłączone nieprawidłowo

4. Sprawdź czy w linii sygnałowej nie ma zwarcia (czy po odłączeniu lampka sygnalizacyjna da się włączyć).

2. Ponieważ sterowanie zasilaniem odbywa się poprzez numer linii niskiego napięcia, należy stosować w miarę możliwości ekranowane linie sygnałowe

możliwe w rzeczywistym użyciu, aby zapewnić kontrolę ilości i odległości.

Różnica między 0-10 V i 1-10 V:

1. Korzystając z tego zasilacza, należy zwrócić uwagę na rozróżnienie strony wejściowej i wyjściowej. Proszę podłączyć

prawidłowo i włącz zasilanie dopiero po sprawdzeniu.

2. Najpierw podłącz obciążenie do wyjścia DC, sprawdź, czy jest ono prawidłowe, a następnie podłącz zasilanie.

3. Zakres napięcia wejściowego produktu wynosi 20–250 V AC i jest używany w określonym zakresie obciążenia, a temperatura otoczenia wynosi od -20 do + 55,

W środowisku spełniającym warunki serwisowe produktu, produkt objęty jest 3-letnią bezpłatną gwarancją.

Rozwiązania typowych problemów podczas użytkowania:

1. Produkt nie działa po włączeniu zasilania: 1. Sprawdź, czy przewód ciśnieniowy jest prawidłowo podłączony,

2. Czy linia sterowania sygnałem jest prawidłowa,

3. Czy wejście i wyjście są podłączone nieprawidłowo

4. Sprawdź czy w linii sygnałowej nie ma zwarcia (czy po odłączeniu lampka sygnalizacyjna da się włączyć).

2. Ponieważ sterowanie zasilaniem odbywa się poprzez numer linii niskiego napięcia, należy w miarę możliwości stosować ekranowane linie sygnałowe

jak to możliwe w rzeczywistym użyciu, aby zapewnić kontrolę ilości i odległości.
