STARWELL jest jednym z producentów i dostawców ściemnialnych sterowników LED LED o mocy 60 W stałoprądowych 0-10 V w Chinach, którzy mogą sprzedawać hurtowo sterowniki LED o mocy 60 W stałoprądowe 0-10 V z możliwością ściemniania. Możemy zapewnić profesjonalną obsługę i lepszą cenę dla Ciebie. Jeśli jesteś zainteresowany ściemnialnym sterownikiem LED o mocy 60 W, prądu stałego 0-10 V, skontaktuj się z nami. Kierujemy się jakością, mając pewność, że cena sumienia i oddanej służby.

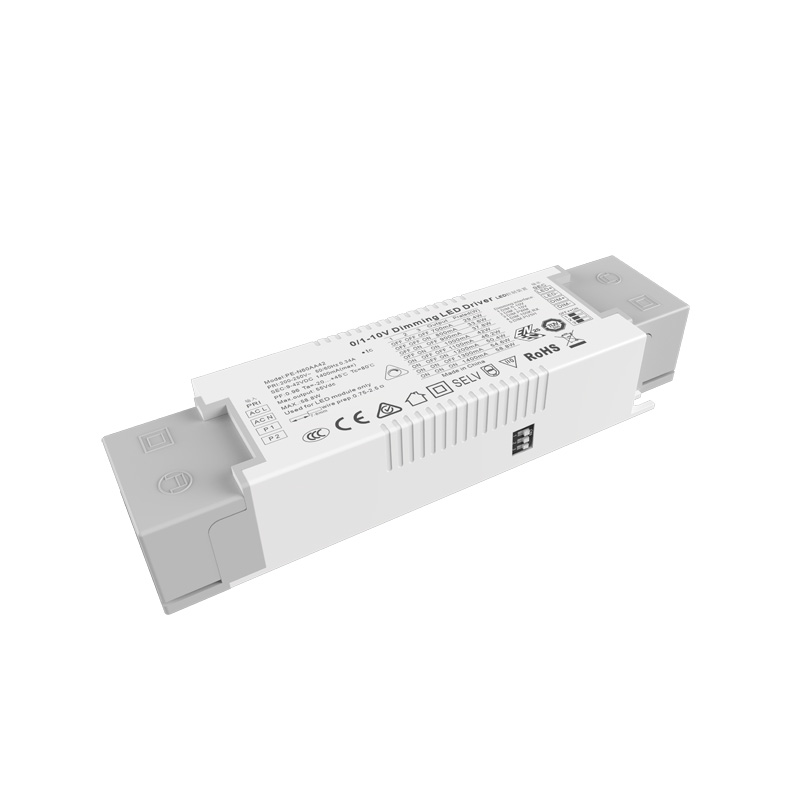

Procesor PE-N60AA służy do sterowania krzywą ściemniania i mieszaną kontrolą częstotliwości w celu uzyskania jasności percepcji kąta widzenia. Zastosowane surowce są markami pierwszej linii, a importowane chipy są przeznaczone do bardzo głębokiego przyciemniania. Pasuje do różnych inteligentnych systemów przyciemniania dostępnych na rynku, dokładnie kontroluje jasność, ma powolny rozruch i bardzo mały rozmiar.
Funkcje sterownika LED o mocy 60 W, prądu stałego 0–10 V i ściemniania:
1. Zintegruj wiele interfejsów przyciemniania sygnału
2. cyfrowe wyjście sterujące bez stroboskopu
3. Wejście AC, zakres 200-250 V
4. naturalne chłodzenie powietrzem, odporny na wilgoć, przewodzący ciepło silikonowy proces rozpraszania ciepła
5. projekt głębokiego przyciemniania
6. wiele funkcji ochronnych
7. Konstrukcja zaciskania, wygodna i szybka
8. Certyfikat TUV CE SAA ENEC
9. 160*43*30mm
Lista modeli sterowników LED o mocy 60 W, prądu stałego 0–10 V i ściemnianiu:
Ściemnianie prądem stałym 0/1-10 V
Seria | Ściemnianie | Model | Wejście | Moc | PF | Napięcie wyjściowe | Prąd wyjściowy |
PE-N60AA 21-30 W |
0-10 V 1-10 V PWM 10 V 100 tys WCIŚNIĘCIE rezystora |
PE-N60AA42 | AC200-250V | 58,8 W | 0,88-0,96PF THD <10% | 9-42 V | 700/800/900/1000/1100/1200/1300/1400mA |
Sterownik LED o mocy 60 W, prąd stały, 0-10 V, ściemnialny Zastosowanie:
1. Monochromatyczne źródło światła LED
2. inteligentne oświetlenie willi
3. Można uzyskać dostęp do bezprzewodowego inteligentnego systemu oświetlenia
4. oświetlenie muzealne
5. wysokiej klasy oświetlenie komercyjne
Specyfikacja sterownika LED o mocy 60 W, prądu stałego 0-10 V i ściemniania:
Model | PE-N60AA42 | |
WYJŚCIE | Napięcie wyjściowe | 9-42 V prądu stałego |
Maksymalne napięcie wyjściowe | 42 V prądu stałego | |
Napięcie wyjściowe bez obciążenia | 55 V prądu stałego | |
Prąd wyjściowy | 700/800/900/1000/1100/1200/1300/1400mA | |
Moc wyjściowa | 6,3 W ~ 58,8 W | |
Poziom stroboskopowy | Brak migotania | |
Zakres ściemniania | 0~100%, możliwe uruchomienie diody LED przy 0,3%. | |
Częstotliwość ściemniania PWM | >3600 Hz | |
Aktualna dokładność | ±5% | |
Tryb wyłączenia | Brak sygnału maksymalnej jasności wyjściowej | |
WEJŚCIE | Interfejs ściemniania | 0-10V 1-10V prąd interfejsu sygnałowego <2ma / PUSH(P1 P2) |
Zakres napięcia wejściowego | 200-250 V AC | |
Częstotliwość | 50/60 Hz | |
Prąd wejściowy | <0,34A, prąd przemienny, 230 V | |
Współczynnik mocy | PF>0,98/230 V AC (przy pełnym obciążeniu) | |
THD | 230Vac@THD <8% (przy pełnym obciążeniu) | |
Wydajność (typ.) | 87% | |
Prąd rozruchowy (typ.) | zimny start 30A przy 230Vac | |
Przeciwprzepięciowy | L–N: 1,5 kV | |
Prąd upływowy | <0,25 mA/230 V prądu przemiennego | |
ŚRODOWISKO | Temperatura pracy | ta: 45°C tc: 80°C |
Wilgotność robocza | 20 ~ 95% wilgotności względnej, bez kondensacji | |
Temperatura przechowywania, wilgotność | -40~80°C, 10~95% wilgotności względnej | |
Współczynnik temp | ±0,03%/°C(0-50)°C | |
Wibracja | 10~500 Hz, 2G 12 min./1 cykl, okres 72 min. każdy wzdłuż osi X, Y, Z. | |
OCHRONA | Ochrona przed przegrzaniem | Inteligentna regulacja lub wyłączenie prądu wyjściowego, jeśli temperatura PCB ≥110°C, automatycznie powraca do normy. |
Ochrona przed przeładowaniem | Wyłącz wyjście, gdy moc znamionowa ≥102%, nastąpi automatyczne przywrócenie działania. | |
Zabezpieczenie przed zwarciem | Wyłącza się automatycznie w przypadku wystąpienia zwarcia, następuje automatyczne przywrócenie działania. | |
Ochrona bez obciążenia | wyjściowe napięcie stałe. | |
BEZPIECZEŃSTWO i kompatybilność elektromagnetyczna |
Wytrzymać napięcie | I/P-O/P: 3750 V AC |
Rezystancja izolacji | I/P-O/P: 100MΩ/500VDC/25°C/70%RH | |
Standardy bezpieczeństwa | IEC/EN61347-1, IEC/EN61347-2-13 | |
Emisja EMC | EN55015, EN61000-3-2 klasa C, IEC61000-3-3 | |
Odporność elektromagnetyczna | EN61000-4-2,3,4,5,6,8,11, EN61547 | |
Standard testu stroboskopowego | IEEE 1789 | |
INNI | Wymiar | 160(130)×43×30mm (dł.×szer.×wys.) |
Uszczelka | Skrzynka | |
Waga (GW) | 260g±10g |
Wymiary:
Wybór prądu sterownika LED:
Schemat ściemniania 0-10V / 1-10V:
Schemat ściemniania PUSH:
Stosowanie wskazówek:
O ile nie określono inaczej, wszystkie specyfikacje i parametry są mierzone przy napięciu wejściowym 230 V AC, obciążeniu znamionowym i temperaturze otoczenia 25 ℃
Ten produkt ma na wejściu zatyczkę przewodu prasującego z samoblokującym zaciskiem, można ją otworzyć za pomocą śrubokręta, wtedy zobaczysz zacisk wejściowy połączony z linią AC L i limonką zerową N. Zacisk wyjściowy łączy zgodnie z etykietą produktu zwróć uwagę na biegun dodatni i ujemny.
1: proszę zwrócić uwagę na rozróżnienie pomiędzy wejściem i wyjściem, podłączyć prawidłowo, a następnie włączyć zasilanie
2: proszę najpierw podłączyć obciążenie wyjścia DC, po sprawdzeniu otworzyć sterownik; w trybie prądu stałego, jeśli zasilanie jest włączone przy otwartym obwodzie, należy wyłączyć sterownik i nie można podłączyć diody LED, dopóki energia elektryczna zgromadzona na wyjściu nie zostanie zwolniona, w przeciwnym razie może to spowodować uszkodzenie diody LED;
3. Ten typ sterownika ogranicza się wyłącznie do lamp LED, zakres napięcia wejściowego wynosi 100–250 V AC, bawełna termoizolacyjna i inne elementy utrudniające odprowadzanie ciepła przez produkt, co jest zgodne z produktem w ramach określonych napięcie wyjściowe, zakres prądu, temperatura otoczenia użytkowania wynosi -20-45 stopni, a powierzchnia nie może pokryć warunków otoczenia, produkt ten objęty jest 5-letnią bezpłatną gwarancją.
1. Lampa LED nie świeci po pierwszym podłączeniu sterownika przyciemniającego. Wyłącz wejście AC i sprawdź w następujący sposób:
1) niezależnie od tego, czy zły styk wyjścia DC jest czy nie;
2) czy polaryzacja wyjścia DC jest odwrócona, czy też tablica LED jest zespawana;
3) czy wejście prądu przemiennego ma zły kontakt, sprawdź po wyeliminowaniu tych usterek;
2. urządzenie ma dobre połączenie, dioda LED świeci, ale dioda LED miga. Wyłącz wejście prądu przemiennego i sprawdź w następujący sposób:
1). niezależnie od tego, czy parametry i parametry rzeczywiste są zgodne.
2). Jeśli masz jakiekolwiek pytania dotyczące użytkowania, skontaktuj się z nami w odpowiednim czasie, postaramy się jak najlepiej rozwiązać problemy z Tobą.
Różnica między 0-10 V i 1-10 V:
1. Gdy ściemniacz 0/10 V zostanie ustawiony na maksymalnie 10 V, prąd wyjściowy osiągnie 100% mocy wyjściowej, a jasność osiągnie 100%. Gdy ściemniacz 0-10 V zostanie ustawiony na 0 V, prąd będzie minimalny, a światło zostanie wyłączone; Gdy ściemnianie 1-10 V zostanie ustawione na 1 V, prąd będzie minimalny i światło będzie wyłączone.
2. Różnica pomiędzy ściemnianiem 0-10 V i 1-10 V: różne napięcie początkowe i zamykające, 0-10 V jest włączone przy 0,7 V (min. jasność) 1-10 V jest włączone przy 1,2 V (min. jasność).
3. Cyfrowy sterownik ściemniania 0-10 V i 1-10 V automatyczna identyfikacja dwóch trybów ściemniania.
4. Ten sam obwód sygnałowy steruje jednocześnie światłem i ciemnością.
5.Ściemniacz (system ściemniania) dzieli się na sygnały ściemniające 0-10V i 1-10V.
6. Zgodność ściemniania jest związana z odległością sterowania linią sygnałową i liczbą zasilaczy sterujących. Jeśli liczba jest zbyt duża lub linia sygnałowa jest zbyt długa, wystąpią problemy, takie jak niemożność dostosowania niższej wartości lub niemożność dostosowania.
Zakres gwarancji na produkt:
1. Interfejsu sterowania sygnałem nie należy podłączać do napięcia wyższego niż 15V, gdyż grozi to uszkodzeniem zasilacza
2. Połączenia wejściowe i wyjściowe zostały odwrócone, co powoduje uszkodzenie zasilania
3. zasilacz uległ uszkodzeniu na skutek przedostania się wody
