STARWELL jest jednym z chińskich producentów i dostawców, który produkuje głównie 14W stałoprądowy sterownik LED 0-10V z możliwością ściemniania, z wieloletnim doświadczeniem. Mam nadzieję zbudować z Tobą relacje biznesowe.

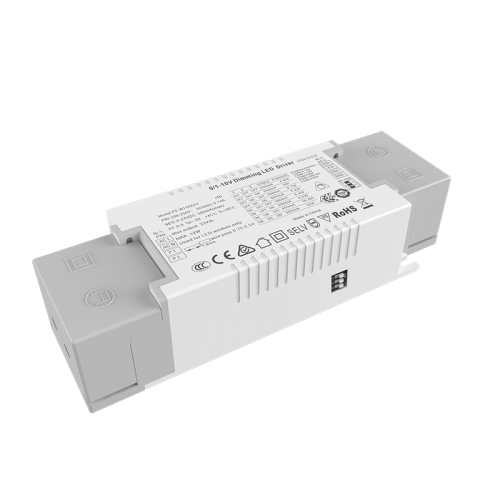

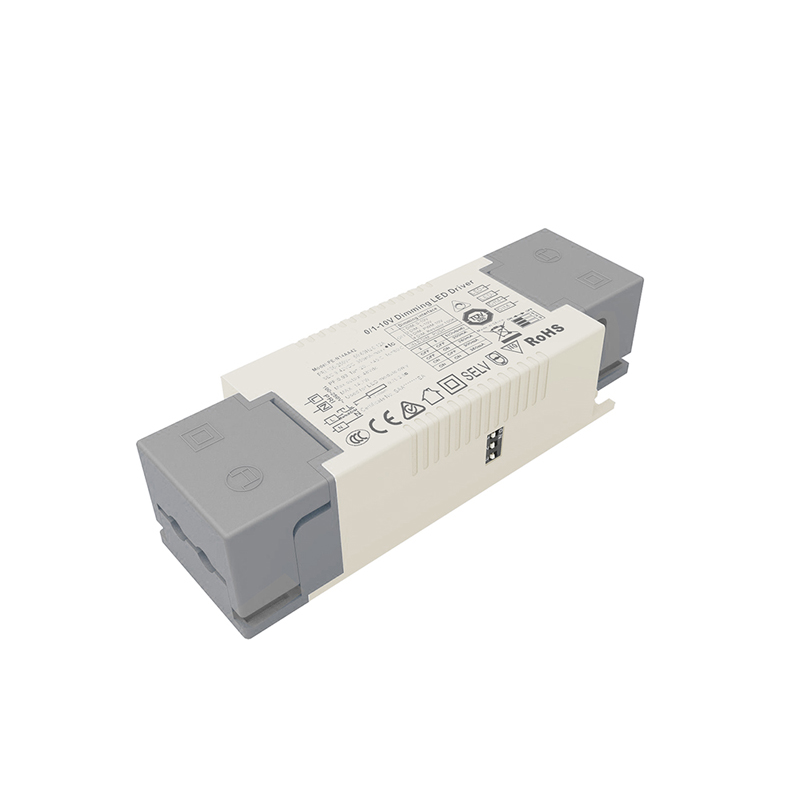

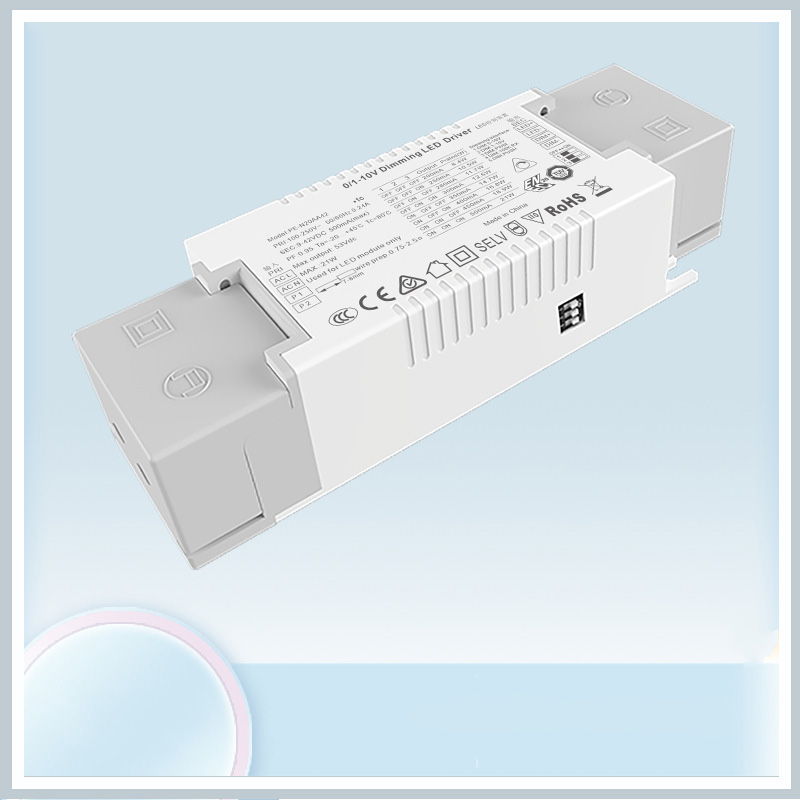

Procesor modeli PE-N14AA i PE-N20AA służy do sterowania krzywą ściemniania i mieszaną regulacją częstotliwości w celu uzyskania jasności percepcji kąta widzenia. Zastosowane surowce są markami pierwszej linii, a importowane chipy są przeznaczone do bardzo głębokiego przyciemniania. Pasuje do różnych inteligentnych systemów przyciemniania dostępnych na rynku, dokładnie kontroluje jasność, charakteryzuje się powolnym uruchamianiem i wyjątkowo małymi rozmiarami.

Funkcje sterownika LED o mocy 14 W, prądu stałego 0–10 V i ściemniania:

1. Zintegruj wiele interfejsów przyciemniania sygnału

2. cyfrowe wyjście sterujące bez stroboskopu

3. Zakres wejścia AC 100-250 V

4. naturalne chłodzenie powietrzem, odporny na wilgoć, przewodzący ciepło silikonowy proces rozpraszania ciepła

5. projekt głębokiego przyciemniania

6. wiele funkcji ochronnych

7. Konstrukcja zaciskania, wygodna i szybka

8. Certyfikat TUV CE SAA C-TICK ENEC

9. 127,5*43*30mm

Lista modeli sterownika LED o mocy 14 W, prądu stałego, 0–10 V, z możliwością ściemniania:

Ściemnianie prądem stałym 0/1-10 V

Szereg	Ściemnianie	Model	Wejście	Moc	PF	Napięcie wyjściowe	Prąd wyjściowy
PE-N14AA 3-14,7 W	0-10 V 1-10 V PWM 10 V 100 tys Rezystor NACISKAĆ	PE-N14AA24	AC100-250V	12W	0,88-0,96PF THD <10%	9-24 V	200/250/280/300/350/400/450/500mA
PE-N14AA 3-14,7 W	0-10 V 1-10 V PWM 10 V 100 tys Rezystor NACISKAĆ	PE-N14AA42	AC100-250V	14,7 W	0,88-0,96PF THD <10%	9-42 V	150/180/200/250/280/300/320/350mA
PE-N20AA 12-20 W	0-10 V 1-10 V PWM 10 V 100 tys WCIŚNIĘCIE rezystora	PE-N20AA24	AC100-250V	19,2 W	0,88-0,96PF THD <10%	9-24 V	450/500/550/600/650/700/750/800mA
PE-N20AA 12-20 W	0-10 V 1-10 V PWM 10 V 100 tys WCIŚNIĘCIE rezystora	PE-N20AA42	AC100-250V	21 W	0,88-0,96PF THD <10%	9-42 V	200/250/280/300/350/400/450/500mA

Sterownik LED o mocy 14 W, prąd stały, 0-10 V, ściemnialny Zastosowanie:

1. Monochromatyczne źródło światła LED

2.inteligentne oświetlenie willi

3. Można uzyskać dostęp do bezprzewodowego inteligentnego systemu oświetlenia

4.oświetlenie muzealne

5. wysokiej klasy oświetlenie komercyjne

Specyfikacja sterownika LED o mocy 14 W, prądu stałego 0–10 V i ściemniania:

Model		PE-N14AA42	PE-N14AA24	PE-N20AA42	PE-N20AA24
WYJŚCIE	Napięcie wyjściowe	9-42 V prądu stałego	9-24 V prądu stałego	9-42 V prądu stałego	9-24 V prądu stałego
	Maksymalne napięcie wyjściowe	42 V prądu stałego	24 V prądu stałego	42 V prądu stałego	24 V prądu stałego
	Napięcie wyjściowe bez obciążenia	53 V prądu stałego	33 V prądu stałego	53 V prądu stałego	33 V prądu stałego
	Prąd wyjściowy	150/180/200/250 /280/300/320/350mA	200/250/280/300 /350/400/450/500mA	200/250/280/300 /350/400/450/500mA	450/500/550/600 /650/700/750/800mA
	Moc wyjściowa	2 W ~ 14,7 W	2 W ~ 12 W	2 W ~ 21 W	4 W ~ 19,2 W
	Poziom stroboskopowy	Brak migotania
	Zakres ściemniania	0~100%, LEDstart możliwy od 0,3%.
	Częstotliwość ściemniania PWM	>3600 Hz
	Aktualna dokładność	±5%
	Tryb wyłączenia	Brak sygnału maksymalnej jasności wyjściowej
WEJŚCIE	Interfejs ściemniania	0-10V 1-10V prąd interfejsu sygnałowego <2ma / PUSH(P1 P2)
	Zakres napięcia wejściowego	100-250 V AC
	Częstotliwość	50/60 Hz
	Prąd wejściowy	<0,14A, prąd przemienny, 230 V		<0,23A, prąd przemienny, 230 V
	Współczynnik mocy	PF>0,95/230 V AC (przy pełnym obciążeniu)		PF>0,96/230 V AC (przy pełnym obciążeniu)
	THD	230Vac@THD <10% (przy pełnym obciążeniu)
	Wydajność (typ.)	82%		84%
	Prąd rozruchowy (typ.)	zimny start 30A przy 230Vac
	Przeciwprzepięciowy	L–N: 1,5 kV
	Prąd upływowy	<0,25 mA/230 V prądu przemiennego
ŚRODOWISKO	Temperatura pracy	ta: 45°C tc: 80°C
	Wilgotność robocza	20 ~ 95% wilgotności względnej, bez kondensacji
	Temperatura przechowywania, wilgotność	-40 ~ 80°C, 10~95% wilgotności względnej
	Współczynnik temp	±0,03%/°C(0-50)°C
	Wibracja	10~500 Hz, 2G 12 min./1 cykl, okres 72 min. każdy wzdłuż osi X, Y, Z.
OCHRONA	Ochrona przed przegrzaniem	Inteligentna regulacja lub wyłączenie prądu wyjściowego, jeśli temperatura PCB ≥110°C, automatycznie powraca do normy.
	Zabezpieczenie przed nadmiernym obciążeniem	Wyłącz wyjście, gdy moc znamionowa ≥102%, nastąpi automatyczne przywrócenie działania.
	Zabezpieczenie przed zwarciem	Wyłącza się automatycznie w przypadku wystąpienia zwarcia, następuje automatyczne przywrócenie działania.
	Ochrona przed obciążeniem	wyjściowe napięcie stałe.
BEZPIECZEŃSTWO & EMC	Wytrzymać napięcie	I/P-O/P: 3750 V AC
	Rezystancja izolacji	I/P-O/P: 100MΩ/500VDC/25°C/70%RH
	Standardy bezpieczeństwa	IEC/EN61347-1, IEC/EN61347-2-13
	Emisja EMC	EN55015, EN61000-3-2 klasa C, IEC61000-3-3
	Odporność elektromagnetyczna	EN61000-4-2,3,4,5,6,8,11, EN61547
	Standard testu stroboskopowego	IEEE 1789
INNI	Wymiar	127,5(97)×43×30mm (dł.×szer.×wys.)
	Uszczelka	Skrzynka
	Waga (GW)	192g±10g

wymiar:

Wybór prądu LED:

Schemat ściemniania 0-10V:

Schemat ściemniania PUSH:

Stosowanie wskazówek:

O ile nie określono inaczej, wszystkie specyfikacje i parametry są mierzone przy napięciu wejściowym 230 V AC, obciążeniu znamionowym i temperaturze otoczenia 25 ℃

Ten produkt ma na wejściu zatyczkę przewodu prasującego z samoblokującym zaciskiem, można ją otworzyć za pomocą śrubokręta, wtedy zobaczysz zacisk wejściowy połączony z linią AC L i limonką zerową N. Zacisk wyjściowy łączy zgodnie z etykietą produktu zwróć uwagę na biegun dodatni i ujemny.

1: proszę zwrócić uwagę na rozróżnienie pomiędzy wejściem i wyjściem, podłączyć prawidłowo, a następnie włączyć zasilanie

2: proszę najpierw podłączyć obciążenie wyjścia DC, po sprawdzeniu otworzyć sterownik; w trybie prądu stałego, jeśli zasilanie jest włączone przy otwartym obwodzie, należy wyłączyć sterownik i nie można podłączyć diody LED, dopóki energia elektryczna zgromadzona na wyjściu nie zostanie zwolniona, w przeciwnym razie może to spowodować uszkodzenie diody LED;

3. Ten typ sterownika ogranicza się wyłącznie do lamp LED, zakres napięcia wejściowego wynosi 100–250 V AC, bawełna termoizolacyjna i inne elementy utrudniające odprowadzanie ciepła przez produkt, co jest zgodne z produktem w ramach określonych napięcie wyjściowe, zakres prądu, temperatura otoczenia użytkowania wynosi -20-45 stopni, a powierzchnia nie może pokryć warunków otoczenia, produkt ten objęty jest 5-letnią bezpłatną gwarancją.

1. Lampa LED nie świeci się po pierwszym podłączeniu sterownika przyciemniającego. Wyłącz wejście AC i sprawdź w następujący sposób:

1) niezależnie od tego, czy zły styk wyjścia DC jest czy nie;

2) czy polaryzacja wyjścia DC jest odwrócona lub czy tablica LED jest zespawana;

3) czy wejście prądu przemiennego ma zły kontakt, sprawdź po wyeliminowaniu tych usterek;

2. urządzenie ma dobre połączenie, dioda LED świeci, ale dioda LED miga. Wyłącz wejście prądu przemiennego i sprawdź w następujący sposób:

1). czy parametry i parametry rzeczywiste są zgodne.

2). Jeśli masz jakiekolwiek pytania dotyczące użytkowania, skontaktuj się z nami w odpowiednim czasie, postaramy się jak najlepiej rozwiązać problemy z Tobą.

Różnica między 0-10 V i 1-10 V:

1. Gdy ściemniacz 0/10 V zostanie ustawiony na maksymalnie 10 V, prąd wyjściowy osiągnie 100% mocy wyjściowej, a jasność osiągnie 100%. Gdy ściemniacz 0-10 V zostanie ustawiony na 0 V, prąd będzie minimalny, a światło zostanie wyłączone; Gdy ściemnianie 1-10 V zostanie ustawione na 1 V, prąd będzie minimalny

i światło jest wyłączone.

2. Różnica pomiędzy ściemnianiem 0-10 V i 1-10 V: różne napięcie początkowe i zamykające, 0-10 V jest włączone przy 0,7 V (min. jasność) 1-10 V jest włączone przy 1,2 V (min. jasność).

3. Cyfrowy sterownik ściemniania 0-10 V i 1-10 V automatyczna identyfikacja dwóch trybów ściemniania.

4. Ten sam obwód sygnałowy steruje jednocześnie światłem i ciemnością.

5.Ściemniacz (system ściemniania) dzieli się na sygnały ściemniające 0-10V i 1-10V.

6. Zgodność ściemniania jest związana z odległością sterowania linią sygnałową i liczbą zasilaczy sterujących. Jeśli liczba jest zbyt duża lub linia sygnałowa jest zbyt długa, wystąpią problemy, takie jak niemożność dostosowania niższej wartości lub niemożność dostosowania.

Zakres gwarancji na produkt:

1. Interfejs sterowania sygnałem nie może być podłączony do napięcia wyższego niż 15V, gdyż grozi to uszkodzeniem zasilacza

2. Połączenia wejściowe i wyjściowe zostały odwrócone, co powoduje uszkodzenie zasilania

3. zasilacz uległ uszkodzeniu na skutek przedostania się wody
