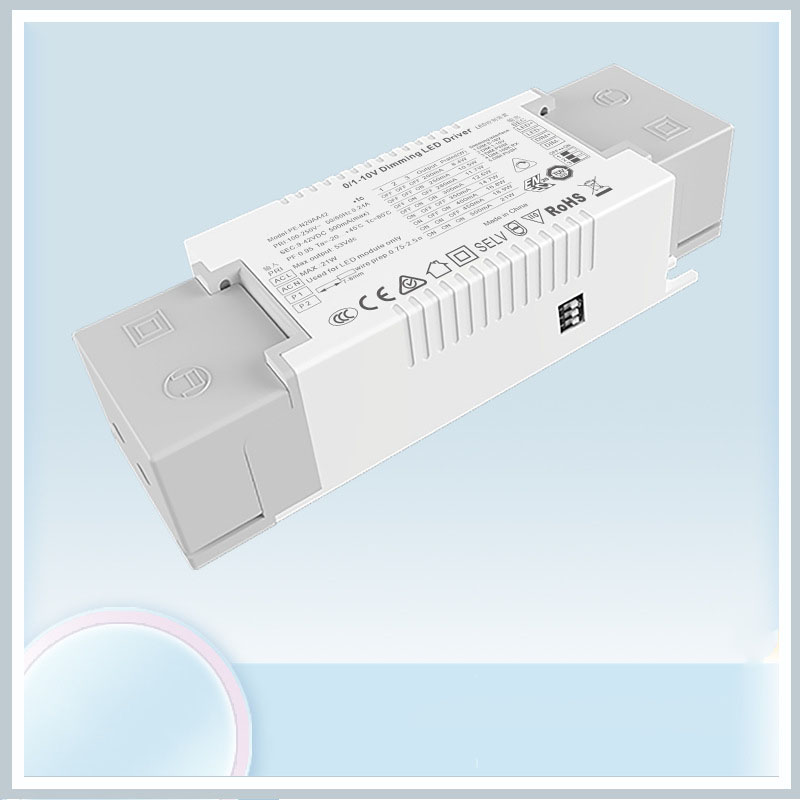

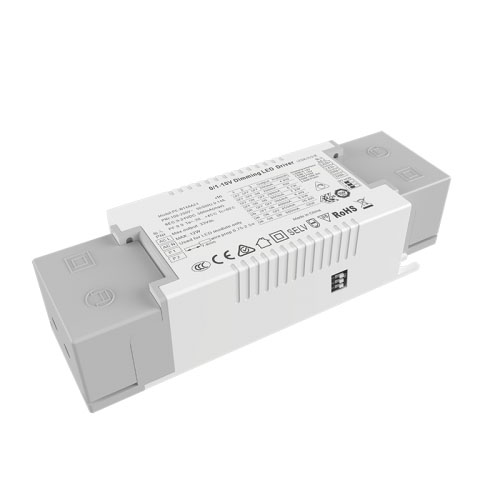

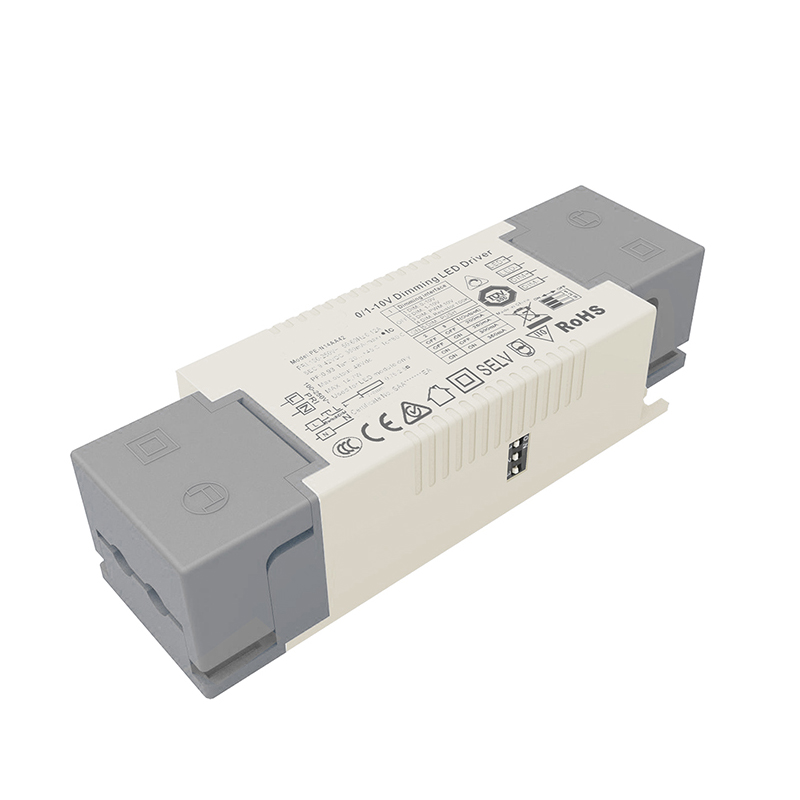

Sterownik LED o mocy 20 W, stałoprądowy, 0-10 V, z możliwością ściemniania
  • Sterownik LED o mocy 20 W, stałoprądowy, 0-10 V, z możliwością ściemnianiaSterownik LED o mocy 20 W, stałoprądowy, 0-10 V, z możliwością ściemniania
  • Sterownik LED o mocy 20 W, stałoprądowy, 0-10 V, z możliwością ściemnianiaSterownik LED o mocy 20 W, stałoprądowy, 0-10 V, z możliwością ściemniania
  • Sterownik LED o mocy 20 W, stałoprądowy, 0-10 V, z możliwością ściemnianiaSterownik LED o mocy 20 W, stałoprądowy, 0-10 V, z możliwością ściemniania

Sterownik LED o mocy 20 W, stałoprądowy, 0-10 V, z możliwością ściemniania

STARWELL jest jednym z chińskich producentów i dostawców, który produkuje głównie 20W stałoprądowy sterownik LED 0-10V z możliwością ściemniania, z wieloletnim doświadczeniem. Mam nadzieję zbudować z Tobą relacje biznesowe.

Wyślij zapytanie

STARWELL to renomowany chiński producent i dostawca z wieloletnim doświadczeniem, specjalizujący się w produkcji ściemnialnych sterowników LED o mocy 20 W i napięciu 0-10 V. Mamy nadzieję nawiązać z Państwem kontakty handlowe.

PE-N20AA służy do sterowania krzywą ściemniania i mieszaną regulacją częstotliwości w celu uzyskania jasności percepcji kąta widzenia. Zastosowane surowce są markami pierwszej linii, a importowane chipy są przeznaczone do bardzo głębokiego przyciemniania. Pasuje do różnych inteligentnych systemów przyciemniania dostępnych na rynku, dokładnie kontroluje jasność, ma powolny rozruch i bardzo mały rozmiar.

Funkcje ściemnialnego sterownika LED o mocy 20 W, prądu stałego 0–10 V:

1. Zintegruj wiele interfejsów przyciemniania sygnału

2. cyfrowe wyjście sterujące bez stroboskopu

3. Zakres wejścia AC 100-250 V

4. naturalne chłodzenie powietrzem, odporny na wilgoć, przewodzący ciepło silikonowy proces rozpraszania ciepła

5. projekt głębokiego przyciemniania

6. wiele funkcji ochronnych

7. Konstrukcja zaciskania, wygodna i szybka

8. Certyfikat TUV CE SAA C-TICK ENEC

9. 127,5*43*30mm


Lista modeli sterowników LED o mocy 20 W, prądu stałego 0–10 V i ściemnianiu:

Ściemnianie prądem stałym 0/1-10 V

Seria Ściemnianie Model Wejście Moc PF Napięcie wyjściowe Prąd wyjściowy
PE-N14AA

3-14,7 W		 0-10 V
1-10 V
PWM 10 V
100 tys
Rezystor
NACISKAĆ		 PE-N14AA24 AC100-250V 12W 0,88-0,96PF THD <10% 9-24 V 200/250/280/300/350/400/450/500mA
PE-N14AA42 14,7 W 9-42 V 150/180/200/250/280/300/320/350mA
PE-N20AA

12-20 W		 0-10 V
1-10 V
PWM 10 V
100 tys
WCIŚNIĘCIE rezystora		 PE-N20AA24 AC100-250V 19,2 W 0,88-0,96PF THD <10% 9-24 V 450/500/550/600/650/700/750/800mA
PE-N20AA42 21 W 9-42 V 200/250/280/300/350/400/450/500mA



Sterownik LED o mocy 20 W, prąd stały, 0-10 V, ściemnialny Zastosowanie:

1. Monochromatyczne źródło światła LED

2.inteligentne oświetlenie willi

3. Można uzyskać dostęp do bezprzewodowego inteligentnego systemu oświetlenia

4.oświetlenie muzealne

5. wysokiej klasy oświetlenie komercyjne


Specyfikacja sterownika LED o mocy 20 W, prądu stałego 0-10 V i ściemniania:


Model PE-N14AA42 PE-N14AA24 PE-N20AA42 PE-N20AA24
WYJŚCIE Napięcie wyjściowe 9-42 V prądu stałego 9-24 V prądu stałego 9-42 V prądu stałego 9-24 V prądu stałego
Maksymalne napięcie wyjściowe 42 V prądu stałego 24 V prądu stałego 42 V prądu stałego 24 V prądu stałego
Napięcie wyjściowe bez obciążenia 53 V prądu stałego 33 V prądu stałego 53 V prądu stałego 33 V prądu stałego
Prąd wyjściowy 150/180/200/250
/280/300/320/350mA		 200/250/280/300
/350/400/450/500mA		 200/250/280/300
/350/400/450/500mA		 450/500/550/600
/650/700/750/800mA
Moc wyjściowa 2 W ~ 14,7 W 2 W ~ 12 W 2 W ~ 21 W 4 W ~ 19,2 W
Poziom stroboskopowy Brak migotania
Zakres ściemniania 0~100%, LEDstart możliwy od 0,3%.
Częstotliwość ściemniania PWM >3600 Hz
Aktualna dokładność ±5%
Tryb wyłączenia Brak sygnału maksymalnej jasności wyjściowej
WEJŚCIE Interfejs ściemniania 0-10V 1-10V prąd interfejsu sygnałowego <2ma / PUSH(P1 P2)
Zakres napięcia wejściowego 100-250 V AC
Częstotliwość 50/60 Hz
Prąd wejściowy <0,14A, prąd przemienny, 230 V <0,23A, prąd przemienny, 230 V
Współczynnik mocy PF>0,95/230 V AC (przy pełnym obciążeniu) PF>0,96/230 V AC (przy pełnym obciążeniu)
THD 230Vac@THD <10% (przy pełnym obciążeniu)
Wydajność (typ.) 82% 84%
Prąd rozruchowy (typ.) zimny start 30A przy 230Vac
Przeciwprzepięciowy L–N: 1,5 kV
Prąd upływowy <0,25 mA/230 V prądu przemiennego
ŚRODOWISKO Temperatura pracy ta: 45°C tc: 80°C
Wilgotność robocza 20 ~ 95% wilgotności względnej, bez kondensacji
Temperatura przechowywania, wilgotność -40~80°C, 10~95% wilgotności względnej
Współczynnik temp ±0,03%/°C(0-50)°C
Wibracja 10~500 Hz, 2G 12 min./1 cykl, okres 72 min. każdy wzdłuż osi X, Y, Z.
OCHRONA Ochrona przed przegrzaniem Inteligentna regulacja lub wyłączenie prądu wyjściowego, jeśli temperatura PCB ≥110°C, automatycznie powraca do normy.
Ochrona przed przeładowaniem Wyłącz wyjście, gdy moc znamionowa ≥102%, nastąpi automatyczne przywrócenie działania.
Zabezpieczenie przed zwarciem Wyłącza się automatycznie w przypadku wystąpienia zwarcia, następuje automatyczne przywrócenie działania.
Ochrona bez obciążenia wyjściowe napięcie stałe.
BEZPIECZEŃSTWO
& EMC		 Wytrzymać napięcie I/P-O/P: 3750 V AC
Rezystancja izolacji I/P-O/P: 100MΩ/500VDC/25°C/70%RH
Standardy bezpieczeństwa IEC/EN61347-1, IEC/EN61347-2-13
Emisja EMC EN55015, EN61000-3-2 klasa C, IEC61000-3-3
Odporność elektromagnetyczna EN61000-4-2,3,4,5,6,8,11, EN61547
Standard testu stroboskopowego IEEE 1789
INNI Wymiar 127,5(97)×43×30mm (dł.×szer.×wys.)
Uszczelka Skrzynka
Waga (GW) 192g±10g




wymiar:

Wybór prądu LED:

Schemat ściemniania 0-10V:

PUSH Program ściemniania:

Stosowanie wskazówek:

O ile nie określono inaczej, wszystkie specyfikacje i parametry są mierzone przy napięciu wejściowym 230 V AC, obciążeniu znamionowym i temperaturze otoczenia 25 ℃

Ten produkt ma na wejściu zatyczkę przewodu prasującego z samoblokującym zaciskiem, można ją otworzyć śrubokrętem, wtedy zobaczysz zacisk wejściowy połączony z linią AC L i wapnem zerowym N. Zacisk wyjściowy łączy zgodnie z etykietą produktu zwróć uwagę na biegun dodatni i ujemny.

1: proszę zwrócić uwagę na rozróżnienie pomiędzy wejściem i wyjściem, podłączyć prawidłowo, a następnie włączyć zasilanie

2: proszę najpierw podłączyć obciążenie wyjścia DC, po sprawdzeniu otworzyć sterownik; w trybie prądu stałego, jeśli zasilanie jest włączone przy otwartym obwodzie, należy wyłączyć sterownik i nie można podłączyć diody LED, dopóki energia elektryczna zgromadzona na wyjściu nie zostanie zwolniona, w przeciwnym razie może to spowodować uszkodzenie diody LED;

3. Ten typ sterownika ogranicza się wyłącznie do stosowania lamp LED, zakres napięcia wejściowego wynosi 100–250 V AC, bawełna termoizolacyjna i inne elementy utrudniające odprowadzanie ciepła przez produkt, co jest zgodne z produktem w ramach określonych napięcie wyjściowe, zakres prądu, temperatura otoczenia użytkowania wynosi -20-45 stopni, a powierzchnia nie może pokryć warunków otoczenia, produkt ten objęty jest 5-letnią bezpłatną gwarancją.

1. Lampa LED nie świeci się po pierwszym podłączeniu sterownika przyciemniającego. Wyłącz wejście AC i sprawdź w następujący sposób:

1) niezależnie od tego, czy zły styk wyjścia DC jest czy nie;

2) czy polaryzacja wyjścia DC jest odwrócona lub czy tablica LED jest zespawana;

3) czy wejście prądu przemiennego ma zły kontakt, sprawdź po wyeliminowaniu tych usterek;

2. urządzenie ma dobre połączenie, dioda LED świeci, ale dioda LED miga. Wyłącz wejście prądu przemiennego i sprawdź w następujący sposób:

1). niezależnie od tego, czy parametry i parametry rzeczywiste są zgodne.

2). Jeśli masz jakiekolwiek pytania dotyczące użytkowania, skontaktuj się z nami w odpowiednim czasie, postaramy się jak najlepiej rozwiązać problemy z Tobą.


Różnica między 0-10 V i 1-10 V:

1. Gdy ściemniacz 0/10 V zostanie ustawiony na maksymalnie 10 V, prąd wyjściowy osiągnie 100% mocy wyjściowej, a jasność osiągnie 100%. Gdy ściemniacz 0-10 V zostanie ustawiony na 0 V, prąd będzie minimalny, a światło zostanie wyłączone; Gdy ściemnianie 1-10 V zostanie ustawione na 1 V, prąd będzie minimalny

i światło jest wyłączone.

2. Różnica pomiędzy ściemnianiem 0-10 V i 1-10 V: różne napięcie początkowe i zamykające, 0-10 V jest włączone przy 0,7 V (min. jasność) 1-10 V jest włączone przy 1,2 V (min. jasność).

3. Cyfrowy sterownik ściemniania 0-10 V i 1-10 V automatyczna identyfikacja dwóch trybów ściemniania.

4. Ten sam obwód sygnałowy steruje jednocześnie światłem i ciemnością.

5.Ściemniacz (system ściemniania) dzieli się na sygnały ściemniające 0-10V i 1-10V.

6. Zgodność ściemniania jest związana z odległością sterowania linią sygnałową i liczbą zasilaczy sterujących. Jeśli liczba jest zbyt duża lub linia sygnałowa jest zbyt długa, wystąpią problemy, takie jak niemożność dostosowania niższej wartości lub niemożność dostosowania.


Zakres gwarancji na produkt:

1. Interfejsu sterowania sygnałem nie należy podłączać do napięcia wyższego niż 15V, gdyż grozi to uszkodzeniem zasilacza

2. Połączenia wejściowe i wyjściowe zostały odwrócone, co powoduje uszkodzenie zasilania

3. zasilacz uległ uszkodzeniu na skutek przedostania się wody
