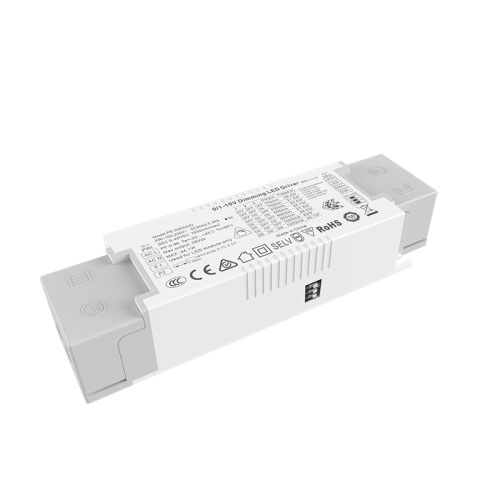

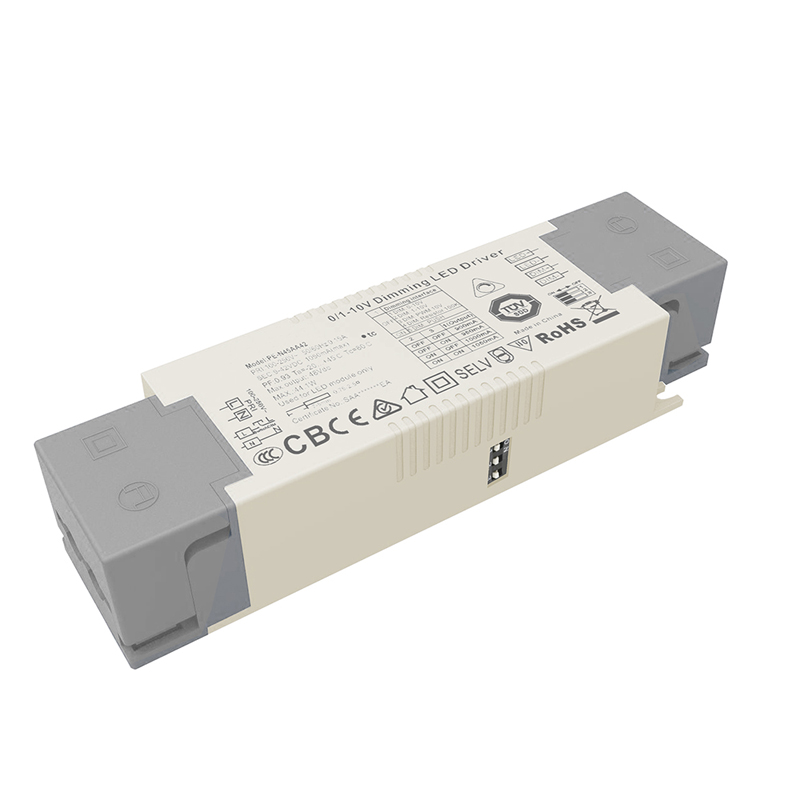

STARWELL jest biegłym producentem i dostawcą ściemnialnego sterownika LED o mocy 45 W i napięciu 0-10 V w Chinach. Jeśli szukasz najlepszego ściemnialnego sterownika LED o mocy 45 W, prądu stałego 0–10 V, w przystępnej cenie, skontaktuj się z nami od razu!
Sterownik ściemniania rezystora 0-10 V/1-10 V/10 V PWM/100K jest jednym ze sterowników ściemniania LED o stałym prądzie opracowanym przez moją firmę o wysokim współczynniku mocy, wysokiej wydajności, wysokiej precyzji, zastosowaniu wydajnego, stabilnego układu sterującego przełącznikiem o niskich stratach a komponenty o wysokiej wydajności zapewniają niski poziom hałasu, oszczędność energii, ochronę środowiska, długą żywotność i inne cechy.
PE-N30AA/PE-N45AA mają pięć funkcji ściemniania, użyj przełącznika DIP, aby wybrać przyciemnianie PUSH.
Interfejs ściemniania:
Ściemnianie 1,0-10 V, użyj standardowego ściemniania PWM 0-10 V/100 K 10 V.
2.Przyciemnianie PUSH.
Funkcje sterownika LED o mocy 45 W, prądu stałego 0–10 V i ściemniania:
1. Zintegrowane ściemnianie rezystora 0-10 V/1-10 V/10 V PWM/100k
2. Sygnał wyjściowy pozbawiony migotania
3. Międzynarodowe uniwersalne napięcie wejściowe AC (100-265VAC)
4. Zabezpieczenia: zwarcie, przepięcie/przetężenie
5. Technologia przewodzenia ciepła w żelu krzemionkowym, naturalny zimny wiatr
6. Wbudowany MCU, będzie adaptacyjny 0-10 V i 1-10 V
7. Zakres ściemniania 0-100%
8. Szybki zacisk, bezpieczny i wygodny
9. Wewnętrzny sygnał projektowy jest podłączony do obwodu wstecznego, z których jeden nie będzie miał wpływu na sterowanie innym sterownikiem
10. Klasa ochrony II
11. Pięć lat gwarancji
12. Certyfikat TUV CE SAA C-TICK ENEC
13. 147,5*42,5*30mm
Lista modeli sterowników LED o mocy 45 W, prądu stałego 0–10 V i ściemnianiu:
Ściemnianie prądem stałym 0/1-10 V
Seria | Ściemnianie | Model | Wejście | Moc | PF | Napięcie wyjściowe | Prąd wyjściowy |
PE-N30AA 21-30 W |
0-10 V 1-10 V PWM 10 V WCIŚNIĘCIE rezystora 100K |
PE-N30AA42 | AC100-250V | 29,4 W | 0,88-0,96PF THD <10% | 9-42 V | 350/400/450/500/550/600/650/700mA |
PE-N45AA 30-45W |
0-10 V 1-10 V PWM 10 V WCIŚNIĘCIE rezystora 100K |
PE-N45AA42 | AC100-250V | 44,1 W | 0,88-0,96PF THD <10% | 9-42 V | 700/750/800/850/900/950/1000/1050mA |
Sterownik LED o mocy 45 W, prąd stały, 0-10 V, ściemnialny Zastosowanie:
1. Monochromatyczne źródło światła LED
2. inteligentne oświetlenie willi
3. Można uzyskać dostęp do bezprzewodowego inteligentnego systemu oświetlenia
4. oświetlenie muzealne
5. wysokiej klasy oświetlenie komercyjne
Specyfikacja sterownika LED o mocy 45 W, prądu stałego 0–10 V i ściemniania:
Model | PE-N30AA42 | PE-N45AA42 | |
WYJŚCIE | Napięcie wyjściowe | 9-42 V prądu stałego | 9-42 V prądu stałego |
Maksymalne napięcie wyjściowe | 42 V prądu stałego | 42 V prądu stałego | |
Napięcie wyjściowe bez obciążenia | 55 V prądu stałego | 55 V prądu stałego | |
Prąd wyjściowy | 550/600/650/700mA | 900/950/1000/1050mA | |
Moc wyjściowa | 4,95 W ~ 29,4 W | 8,1 W ~ 44,1 W | |
Poziom stroboskopowy | Brak migotania | ||
Zakres ściemniania | 0~100%, możliwe uruchomienie diody LED przy 0,03%. | ||
Częstotliwość ściemniania PWM | >3600 Hz | ||
Aktualna dokładność | ±3% | ||
Tętnienie i hałas | ≤2V (bez przyciemniania) | ||
WEJŚCIE | Interfejs ściemniania | Rezystancja 0-10V/1-10V/10V PWM/100K, Prąd sterujący sygnałem < 0,1mA | |
Zakres napięcia wejściowego | 100-250 V AC | ||
Częstotliwość | 50/60 Hz | ||
Prąd wejściowy | <0,37A | <0,56A | |
Współczynnik mocy | PF>0,95/100 V AC przy pełnym obciążeniu | PF>0,95/100 V AC przy pełnym obciążeniu | |
THD | 230Vac@THD ≤15% (pełne obciążenie) | ||
Wydajność (tys.) |
85% pełnego obciążenia | 87% pełnego obciążenia | |
Prąd rozruchowy (typ.) | Zimny start 3,7 A przy 230 V AC | Zimny start 5,6 A przy 230 V AC | |
Przeciwprzepięciowy | L-N: 2kV | ||
Prąd upływowy | <0,25 mA/230 V prądu przemiennego | ||
ŚRODOWISKO | Temperatura pracy | ta: 45°C tc: 80°C | |
Wilgotność robocza | 20 ~ 95% wilgotności względnej, bez kondensacji | ||
Temperatura przechowywania, wilgotność | -40~80°C, 10~95% wilgotności względnej | ||
Temp. Współczynnik |
±0,03%/°C(0-50)°C | ||
Wibracja | 10~500 Hz, 2G 12 min./1 cykl, okres 72 min. każdy wzdłuż osi X, Y, Z. | ||
OCHRONA | Ochrona przed przegrzaniem | Inteligentna regulacja lub wyłączenie prądu wyjściowego, jeśli temperatura PCB ≥110°C, automatycznie powraca do normy. | |
Ochrona przed przeładowaniem | Wyłącz wyjście, gdy moc znamionowa ≥102%, nastąpi automatyczne przywrócenie działania. | ||
Zabezpieczenie przed zwarciem | Wyłącza się automatycznie w przypadku wystąpienia zwarcia, następuje automatyczne przywrócenie działania. | ||
Ochrona bez obciążenia | wyjściowe napięcie stałe. | ||
BEZPIECZEŃSTWO I EMC | Wytrzymać napięcie | I/P-O/P: 3750 V AC | |
Rezystancja izolacji | I/P-O/P: 100MΩ/500VDC/25°C/70%RH | ||
Standardy bezpieczeństwa | IEC/EN61347-1, IEC/EN61347-2-13 | ||
Emisja EMC | EN55015, EN61000-3-2 klasa C, IEC61000-3-3 | ||
Odporność elektromagnetyczna | EN61000-4-2,3,4,5,6,8,11, EN61547 | ||
Standard testu stroboskopowego | IEEE 1789 | ||
INNI | Wymiar | 147,5(117)×43×30mm (dł.×szer.×wys.) | |
Uszczelka | Torba PE | ||
Waga (GW) | 187/245g±10g |
Wymiar:
Wybór prądu LED:
Ściemnianie 0-10 V i połączenie ściemniania PUSH:
Stosowanie wskazówek:
1. Zwróć uwagę na rozróżnienie pomiędzy wejściem i wyjściem, podłącz prawidłowo, a następnie włącz zasilanie.
2. Proszę najpierw podłączyć obciążenie wyjścia DC, po sprawdzeniu otworzyć sterownik; w trybie prądu stałego, jeśli zasilanie zostanie włączone przy otwartym obwodzie, należy wyłączyć sterownik i nie można podłączyć diody LED, dopóki energia elektryczna zgromadzona przez wyjście nie zostanie zwolniona, w przeciwnym razie może to spowodować uszkodzenie diody LED.
3. Ten typ sterownika ogranicza się wyłącznie do stosowania lamp LED, zakres napięcia wejściowego wynosi 100–265 V AC, bawełna termoizolacyjna i inne elementy utrudniające odprowadzanie ciepła przez produkt, co jest zgodne z produktem w ramach określonych napięcie wyjściowe, zakres prądu, temperatura otoczenia użytkowania wynosi -20-45 stopni, a powierzchnia nie może pokryć warunków otoczenia, produkt ten jest objęty pięcioletnią bezpłatną gwarancją.
Nienormalne stany i odpowiadające im metody leczenia:
1. Lampka LED nie świeci się po pierwszym podłączeniu sterownika. Wyłącz wejście AC i sprawdź w następujący sposób:
1) niezależnie od tego, czy zły styk wyjścia DC jest czy nie.
2) czy polaryzacja wyjścia DC jest odwrócona, czy też tablica LED jest zespawana.
3) czy wejście prądu przemiennego ma zły kontakt, sprawdź po wyeliminowaniu tych usterek.
2. urządzenie ma dobre połączenie, dioda LED świeci, ale dioda LED miga. Wyłącz wejście prądu przemiennego i sprawdź w następujący sposób:
1). niezależnie od tego, czy parametry i parametry rzeczywiste są zgodne.
2). Jeśli masz jakiekolwiek pytania dotyczące użytkowania, skontaktuj się z nami w odpowiednim czasie, postaramy się jak najlepiej rozwiązać problemy z Tobą.
Oświadczenie:
Zdjęcia i specyfikacje mają wyłącznie charakter poglądowy, mają charakter rzeczowy, a specyfikacje mogą ulec zmianie po późniejszym powiadomieniu.
Różnica między 0-10 V i 1-10 V:
1. Gdy ściemniacz 0/10 V zostanie ustawiony na maksymalnie 10 V, prąd wyjściowy osiągnie 100% mocy wyjściowej, a jasność osiągnie 100%. Gdy ściemniacz 0-10 V zostanie ustawiony na 0 V, prąd będzie minimalny, a światło zostanie wyłączone; Gdy ściemnianie 1-10 V zostanie ustawione na 1 V, prąd będzie minimalny i światło będzie wyłączone.
2. Różnica pomiędzy ściemnianiem 0-10 V i 1-10 V: różne napięcie początkowe i zamykające, 0-10 V jest włączone przy 0,7 V (min. jasność) 1-10 V jest włączone przy 1,2 V (min. jasność).
3. Cyfrowy sterownik ściemniania 0-10 V i 1-10 V automatyczna identyfikacja dwóch trybów ściemniania.
4. Ten sam obwód sygnałowy steruje jednocześnie światłem i ciemnością.
5.Ściemniacz (system ściemniania) dzieli się na sygnały ściemniające 0-10V i 1-10V.
6. Zgodność ściemniania jest związana z odległością sterowania linią sygnałową i liczbą zasilaczy sterujących. Jeśli liczba jest zbyt duża lub linia sygnałowa jest zbyt długa, wystąpią problemy, takie jak niemożność dostosowania niższej wartości lub niemożność dostosowania.
