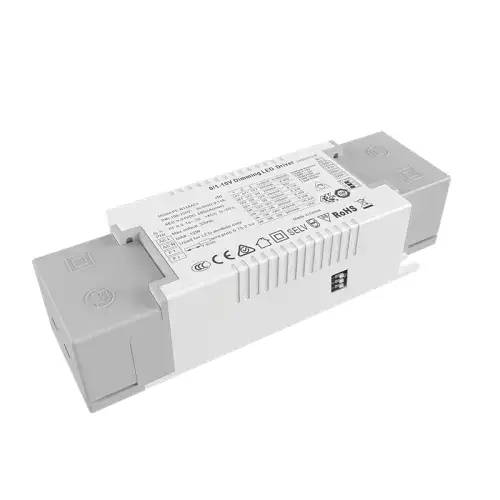

Sterownik LED o mocy 10 W, stały prąd 0/1–10 V CCT, ściemnialny

Wysokiej jakości fabryczny sterownik LED Starwell o mocy 10 W i napięciu 0/1-10 V CCT z możliwością ściemniania ma dwukanałową kontrolę sygnału, jeden kanał to 0/1-10 V do sterowania jasnością, drugi kanał to 0/1-10 V do kontrolowania temperatury barwowej, procesor kontroluje krzywą ściemniania i mieszaną kontrolę częstotliwości.

Wyślij zapytanie

Jako profesjonalny producent, Starwell chciałby zapewnić Ci wysokiej jakości ściemnialny sterownik LED CCT o mocy 10 W, stałoprądowy 0/1–10 V. Aby uzyskać wizualną percepcję jasności, użyte surowce to marki pierwszej linii, importowany układ bardzo głębokiego przyciemniania, pasujący do różnych inteligentnych systemów przyciemniania dostępnych na rynku. Precyzyjna kontrola temperatury barwowej, bardzo mała konstrukcja (jeśli system działa w trybie mieszanej temperatury barwowej z dwoma kanałami regulacji jasności jednocześnie, należy dostosować program).

Specyfikacja

Model		PE-FN10ACA42	PE-FN20ACA42
WYJŚCIE	Napięcie wyjściowe	9–42 V prądu stałego 9–41 V prądu stałego 9–37 V prądu stałego 9–33 V prądu stałego 9–28 V prądu stałego	9-42 V prądu stałego
	Maksymalne napięcie wyjściowe	42 V prądu stałego	42 V prądu stałego
	Napięcie wyjściowe bez obciążenia	45 V prądu stałego	45 V prądu stałego
	Prąd wyjściowy	120/180/200/240/270/300/350mA	200/250/280/300/350/400/450/500mA
	Moc wyjściowa	1,5 W ~ 9,8 W	2 W ~ 21 W
	Poziom stroboskopowy	Brak migotania
	Zakres ściemniania	0~100%, LEDstart możliwy przy 0,03%.
	Częstotliwość ściemniania PWM	>3600 Hz
	Aktualna dokładność	±5%
	Tryb wyłączenia	Brak sygnału maksymalnej jasności wyjściowej
WEJŚCIE	Interfejs ściemniania	0-10V 1-10V prąd interfejsu sygnałowego <2ma
	Zakres napięcia wejściowego	200-250Vac
	Częstotliwość	50/60 Hz
	Prąd wejściowy	<0,045A AC230V	<0,055A AC230V
	Współczynnik mocy	PF>0,94/230 V AC (przy pełnym obciążeniu)	PF>0,95/230 V AC (przy pełnym obciążeniu)
	THD	230Vac@THD <14% (przy pełnym obciążeniu)
	Wydajność (typ.)	81%	86%
	Prąd rozruchowy (typ.)	zimny start 25 A przy 230 V AC
	Przeciwprzepięciowy	L–N: 1,8 kV
	Prąd upływowy	<0,25 mA/230 V prądu przemiennego
ŚRODOWISKO	Temperatura pracy	ta: 45°C tc: 80°C
	Wilgotność robocza	20 ~ 95% wilgotności względnej, bez kondensacji
	Temperatura przechowywania, wilgotność	-40 ~ 80°C, 10~95% wilgotności względnej
	Współczynnik temp	±0,03%/°C(0-50)°C
	Wibracja	10~500 Hz, 2G 12 min./1 cykl, okres 72 min. każdy wzdłuż osi X, Y, Z.
OCHRONA	Ochrona przed przegrzaniem	Inteligentna regulacja lub wyłączenie prądu wyjściowego, jeśli temperatura PCB ≥110°C, automatycznie powraca do normy.
	Zabezpieczenie przed nadmiernym obciążeniem	Wyłącz wyjście, gdy moc znamionowa ≥102%, nastąpi automatyczne przywrócenie działania.
	Zabezpieczenie przed zwarciem	Wyłącza się automatycznie w przypadku wystąpienia zwarcia, następuje automatyczne przywrócenie działania.
	Ochrona bez obciążenia	wyjściowe napięcie stałe.
BEZPIECZEŃSTWO & EMC	Wytrzymać napięcie	I/P-O/P: 3750 V AC
	Rezystancja izolacji	I/P-O/P: 100MΩ/500VDC/25°C/70%RH
	Standardy bezpieczeństwa	IEC/EN61347-1, IEC/EN61347-2-13
	Emisja EMC	/
	Odporność elektromagnetyczna	/
	Standard testu stroboskopowego	IEEE 1789
INNI	Wymiar	130 × 37 × 22,6 mm (dł. × szer. × wys.)
	Uszczelka	Torba PE
	Waga (GW)	85g±10g

Przyszłości:

1. Zintegruj wiele interfejsów przyciemniania i dopasowywania kolorów. Regulacja jasności 2,0/1-10 V i temperatura dopasowywania kolorów

3. cyfrowe wyjście sterujące bez stroboskopu

4. Wejście AC, zakres 200-250 V

5. naturalne chłodzenie powietrzem, odporny na wilgoć, przewodzący ciepło silikonowy proces rozpraszania ciepła

6. projekt głębokiego przyciemniania

7. wiele funkcji ochronnych

8. Konstrukcja zaciskania, wygodna i szybka

Aplikacja:

1. Dwukolorowe źródło światła LED

2. inteligentne oświetlenie willi

3. Można uzyskać dostęp do bezprzewodowego inteligentnego systemu oświetlenia

4. oświetlenie muzealne

5. wysokiej klasy oświetlenie komercyjne

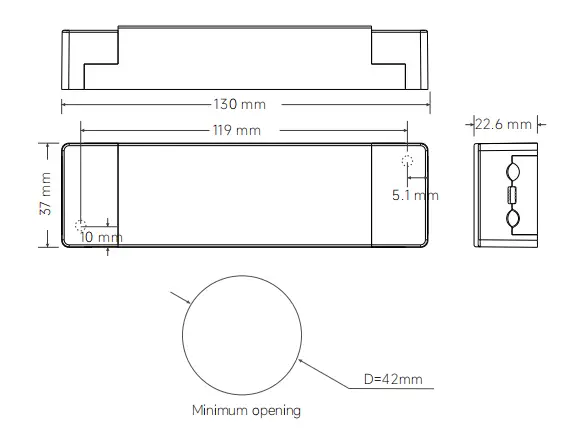

Wymiary:

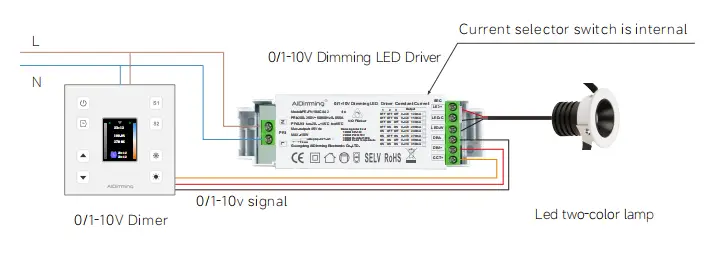

Okablowanie:

1. Okablowanie zacisków wejściowych: odpowiednie dla drutu o przekroju 22awg-14awg (0,5mm2 – 1,5mm2), usuwanie izolacji wymaga puszki 9-10mm

2. Okablowanie zacisków wyjściowych: odpowiednie dla drutu o przekroju 22awg-12awg (0,5mm2 – 1,5mm2), usuwanie izolacji wymaga cyny 6-7mm

3. Okablowanie zacisków wyjściowych: biegun dodatni wyjściowej diody LED to wspólny zacisk, a trójprzewodowa dioda LED może

być podłączony do jednego z biegunów dodatnich.

Instrukcje użytkowania:

O ile nie określono inaczej, wszystkie specyfikacje i parametry są mierzone przy napięciu wejściowym 230 V AC, obciążeniu znamionowym i temperaturze otoczenia 25 ℃

Temperatura

Ten produkt ma na wejściu zatyczkę przewodu prasującego z samoblokującym zaciskiem, można ją otworzyć śrubokrętem, a następnie

zobaczysz zacisk wejściowy podłączony do linii AC L i zerowa limonka N, zacisk wyjściowy podłącz zgodnie z

na etykiecie produktu, zwróć uwagę na biegun dodatni i ujemny.

**1: proszę zwrócić uwagę na rozróżnienie pomiędzy wejściem i wyjściem, podłączyć prawidłowo, a następnie włączyć zasilanie

**2: proszę najpierw podłączyć obciążenie wyjścia DC, po sprawdzeniu otworzyć sterownik; w trybie prądu stałego, jeśli moc

włączony przy otwartym obwodzie, wyłącz sterownik i nie możesz podłączyć diody LED, dopóki energia elektryczna nie zostanie zgromadzona na wyjściu

zwolnić, gdyż może to spowodować uszkodzenie diody LED;

**3. Ten typ sterownika jest ograniczony tylko do lamp LED, zakres napięcia wejściowego wynosi 200–250 V AC, izolacja cieplna

bawełna i inne przedmioty utrudniające odprowadzanie ciepła przez produkt, który jest zgodny z produktem w ramach specyfikacji

napięcie wyjściowe, zakres prądu, temperatura otoczenia użytkowania wynosi-20-45 stopni, a powierzchnia nie może pokryć

warunków środowiskowych, produkt ten objęty jest 5-letnią bezpłatną gwarancją.

1. Lampa LED nie świeci się po pierwszym podłączeniu sterownika przyciemniającego. Wyłącz wejście AC i sprawdź

w następujący sposób:

1) niezależnie od tego, czy zły styk wyjścia DC jest czy nie;

2) czy polaryzacja wyjścia DC jest odwrócona lub czy tablica LED jest zespawana;

3) czy wejście prądu przemiennego ma zły kontakt, sprawdź po wyeliminowaniu tych usterek;

2. urządzenie ma dobre połączenie, dioda LED świeci, ale dioda LED miga. Wyłącz wejście prądu przemiennego i sprawdź w następujący sposób:

1). niezależnie od tego, czy parametry i parametry rzeczywiste są zgodne.

2). Jeśli masz jakiekolwiek pytania dotyczące użytkowania, skontaktuj się z nami w odpowiednim czasie, postaramy się jak najlepiej rozwiązać problemy z Tobą.

Różnica między 0-10 V i 1-10 V:

1. Gdy ściemniacz 0/10 V zostanie ustawiony na maksymalnie 10 V, prąd wyjściowy osiągnie 100% mocy wyjściowej, a jasność osiągnie 100%. Gdy ściemniacz 0-10 V zostanie ustawiony na 0 V, prąd będzie wynosił

minimum, a światło zostanie wyłączone; Gdy ściemnianie 1-10 V zostanie ustawione na 1 V, prąd będzie minimalny i światło będzie wyłączone.

2. Różnica między ściemnianiem 0-10 V a 1-10 V: różne napięcie początkowe i zamykające, 0-10 V jest włączone przy 0,7 V,

(min. jasność) 1-10 V jest włączone przy 1,2 V (min. jasność).

3. Cyfrowy sterownik ściemniania 0-10 V i 1-10 V automatyczna identyfikacja dwóch trybów ściemniania.

4. Ten sam obwód sygnałowy steruje jednocześnie światłem i ciemnością.

5. Ściemniacz (system ściemniania) dzieli się na sygnały ściemniające 0-10 V i 1-10 V.

6. Kompatybilność ściemniania jest związana z odległością sterowania linią sygnałową i liczbą zasilaczy sterujących.

Jeśli liczba jest zbyt duża lub linia sygnałowa jest zbyt długa, wystąpią problemy, takie jak niemożność dostosowania niższej wartości lub niemożność dostosowania.
