Wyburzenie nowej szybkiej ładowarki GaN 140 W firmy Apple

Nowa szybka ładowarka Apple o mocy 140 W jest dostępna w zestawie z zupełnie nowym modelem A3607. Jako zupełnie nowe akcesorium do ładowania zaprojektowane przez Apple dla urządzeń nowej generacji, ekspozycja A3607 wzbudziła powszechną uwagę branży na rozwiązania w zakresie ładowania nadchodzących urządzeń Apple.

Czy wygląd, wymiary i parametry są w zasadzie takie same jak w przypadku poprzedniego modelu? Czy zmieniono jego architekturę wewnętrzną? Czy podstawowe komponenty zostały zmodernizowane? W odpowiedzi na te pytania firma ChargerLAB natychmiast przeprowadziła szczegółowy demontaż nowej szybkiej ładowarki Apple 140 W A3607 i teraz ujawniła jej prawdziwą strukturę wewnętrzną.

Wygląd szybkiej ładowarki Apple 140 W

Opakowanie ma klasyczny, minimalistyczny wygląd, z logo Apple, nazwą produktu i wyglądem nadrukowanym z przodu.

Z boku naklejona jest naklejka z parametrami produktu.

Zbliżenie parametrów na naklejce zostanie wprowadzone później w sekcji fizycznego wyświetlania produktu.

Ładowarka jest kompatybilna z urządzeniami USB‑C i jest oficjalnie zalecana do użytku z 16-calowym MacBookiem Pro wyposażonym w port MagSafe 3.

Zasilacz produkcji krajowej, z datą produkcji 2026 i modelem A3607.

W zestawie znajduje się ładowarka i instrukcja obsługi.

Ładowarka owinięta jest w papier ochronny, który zapobiega zarysowaniom w stanie początkowym.

Wygląd nowej szybkiej ładowarki Apple o mocy 140 W jest identyczny z poprzednim modelem, z błyszczącym wykończeniem o wysokim połysku i zaokrąglonymi narożnikami.

Logo Apple znajduje się pośrodku z przodu i z tyłu korpusu.

Informacje o parametrach ładowarki są wydrukowane po jednej stronie korpusu.

Zbliżenie parametrów produktu

Wejście: 100–240 V ~ 50/60 Hz 2 A

(USB PD) Wyjście: 5,2 V 3 A, 9 V 3 A, 15 V 5 A, 20,5 V 5 A, 28 V 5 A

Ładowarka przeszła certyfikaty CCC i KC.

Nazwa produktu, model i środki ostrożności są wydrukowane na drugiej stronie obudowy.

Model nowej szybkiej ładowarki Apple o mocy 140 W to A3607.

Ładowarka jest wyposażona w składane standardowe chińskie piny, z podwójnymi skrzydełkami po obu stronach.

Kołki mają klasyczną, niezależną konstrukcję modułu i można je odłączać i wymieniać.

Zbliżenie podstawy mocującej w kształcie litery T, która może jednocześnie służyć jako przewód uziemiający.

Obudowa modułu oznaczona jest wartością znamionową 250 V ~ 2,5 A i firmą Jabil Inc., wskazującą, że moduł pinów został dostarczony przez firmę Jabil. Warto zauważyć, że wewnątrz gniazda modułu dodano metalowy zacisk do dodatkowego mocowania, aby zapobiec łatwemu poluzowaniu się modułu po długotrwałym użytkowaniu.

Ponadto konstrukcja pinów różni się od starej wersji.

Na końcu wyjściowym znajduje się pojedynczy port USB-C z białym plastikowym rdzeniem.

Obudowa gniazda portu USB‑C również została zaprojektowana niezależnie.

Zmierzona długość korpusu nowej szybkiej ładowarki Apple o mocy 140 W wynosi 95,68 mm.

Szerokość wynosi 74,35 mm.

Grubość wynosi 28,51 mm.

Umieszczone obok starej szybkiej ładowarki Apple A2452 z azotkiem galu o mocy 140 W, główny wygląd i wymiary nowego i starego zasilacza są całkowicie identyczne.

Intuicyjne postrzeganie wielkości ładowarki w dłoni.

Dodatkowo produkt waży około 285g.

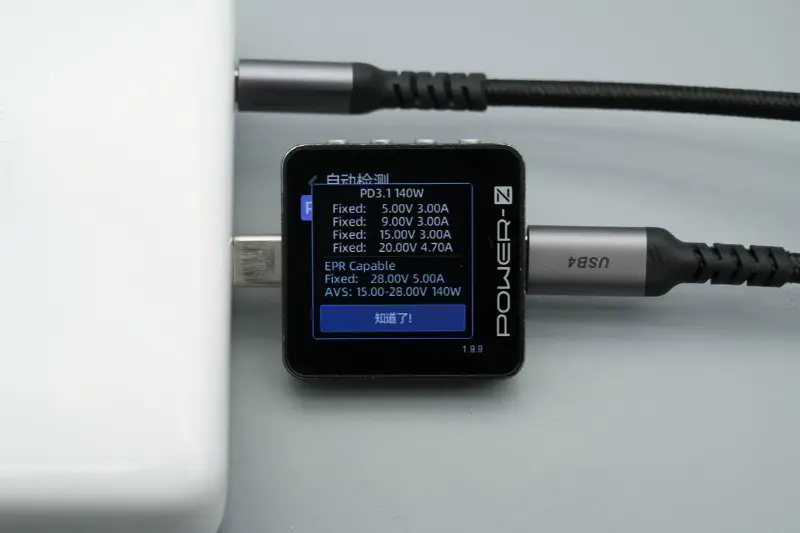

Testowany za pomocą ChargerLAB POWER‑Z KM003C pod kątem wykrywania protokołu wyjściowego portu USB‑C, obsługuje protokoły ładowania PD3.1 i DCP.

Z pakietu PDO wynika, że ​​port USB‑C ma również pięć przekładni napięciowych o stałym napięciu: 5 V 3 A, 9 V 3 A, 15 V 3 A, 20 V 4,7 A, 28 V 5 A, a także przekładnię napięciową AVS 15–28 V i 140 W.

Podczas ładowania iPhone'a 17 Pro Max nową szybką ładowarką Apple o mocy 140 W zmierzona moc ładowania wynosi około 36,34 W.

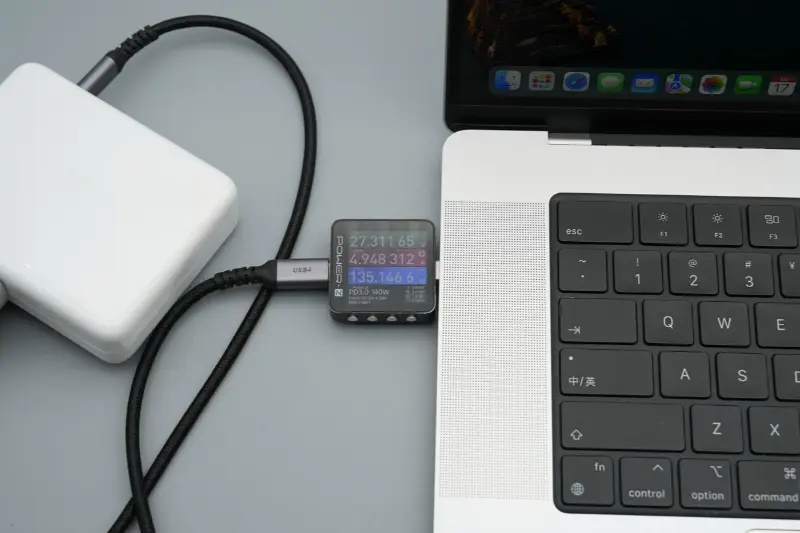

Podczas ładowania MacBooka Pro zmierzona moc ładowania wynosi około 135,15 W, co z powodzeniem umożliwia szybkie ładowanie 28 V 5 A i 140 W.

Porzucenie szybkiej ładowarki Apple 140 W

Obudowę ładowarki otwiera się poprzez nacięcie z boku.

Obudowa jest bardzo gruba co zapewnia mocne zabezpieczenie, a krawędzie są klejone w celu wzmocnienia modułów wewnętrznych.

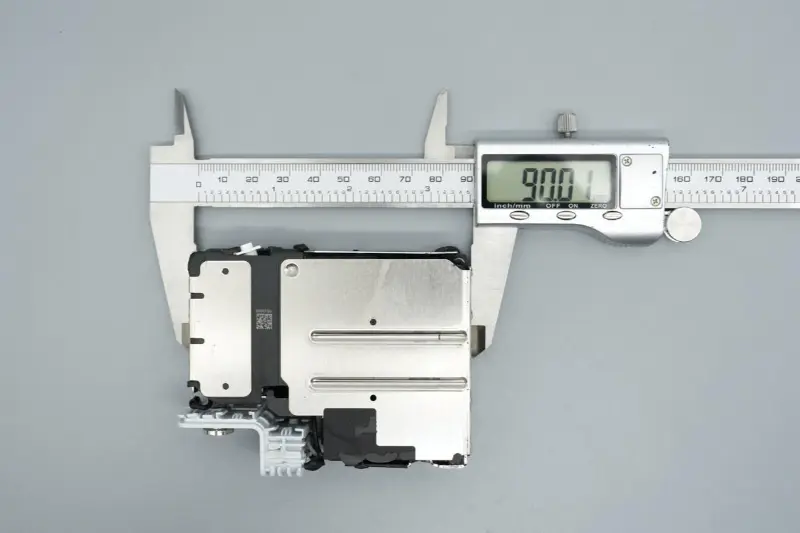

Zmierzona długość modułu wewnętrznego wynosi 90,01mm.

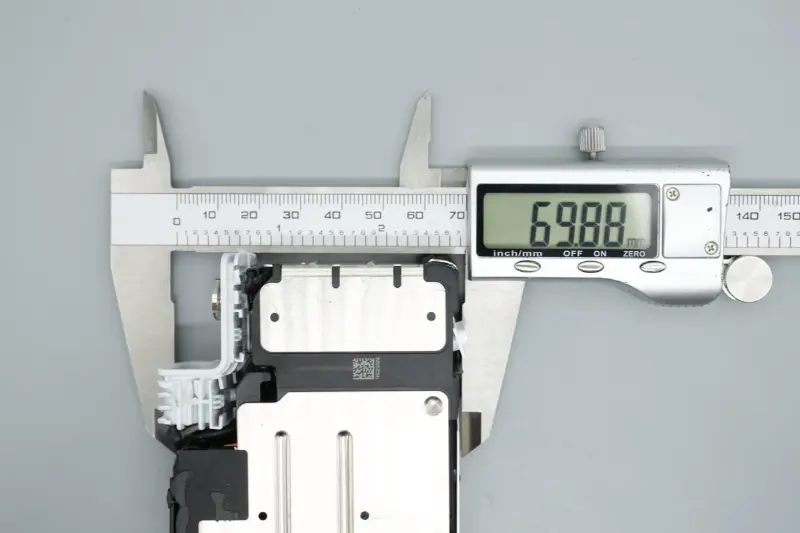

Szerokość wynosi 69,88 mm.

Grubość wynosi 23,52 mm.

Moduł PCBA jest pokryty dwiema zintegrowanymi metalowymi obudowami zapewniającymi równomierne odprowadzanie ciepła.

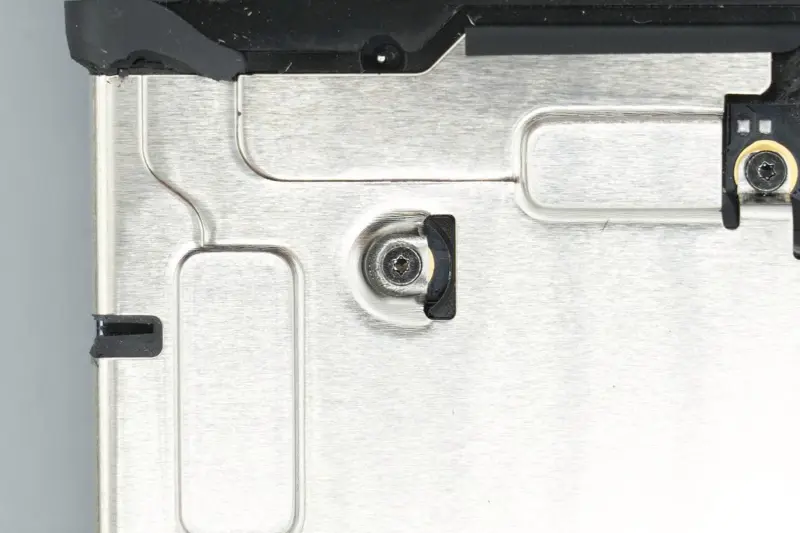

Metalowe osłony mocowane są za pomocą śrub.

Taśma izolacyjna jest przymocowana w niektórych obszarach z boku.

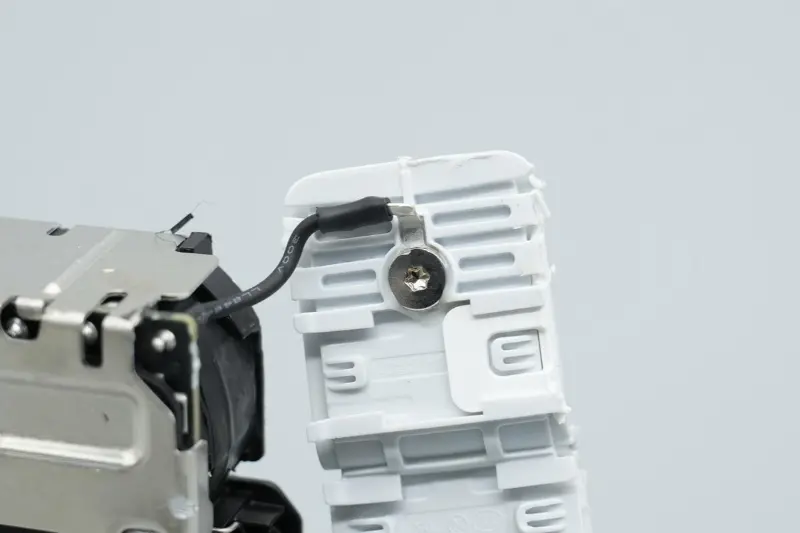

Przewód na końcu wejściowym jest podłączony do podstawy mocującej w kształcie litery T w celu uziemienia.

Rurki termokurczliwe służą do izolacji punktów zgrzewania końcówek przewodów prądu przemiennego.

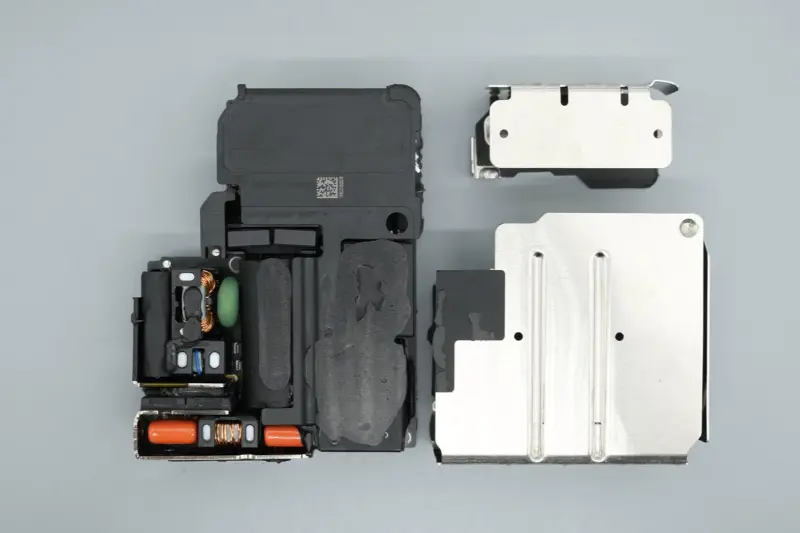

Wykręć śruby, aby zdjąć metalowe osłony.

Izolację nakłada się na wewnętrzną stronę metalowej obudowy, odpowiadającą tylnej części płyty głównej i innym obszarom.

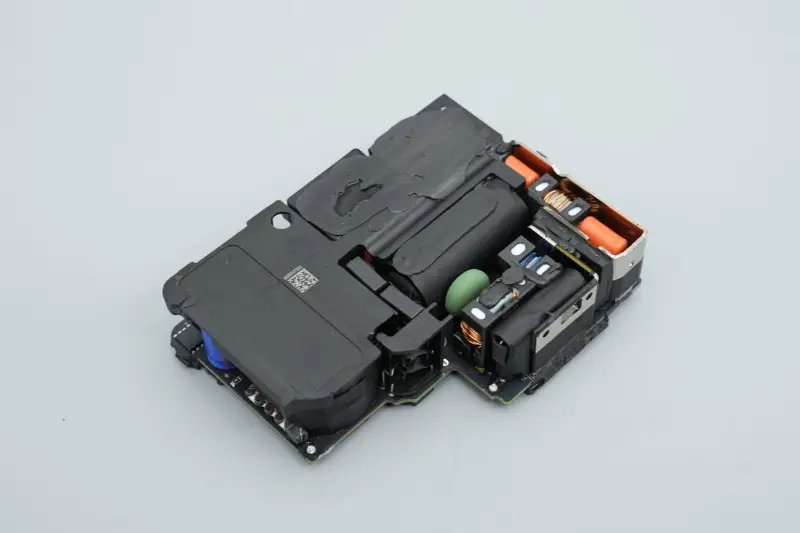

Plastikowa osłona zakrywa obszar transformatora modułu, a elementy takie jak kondensatory i cewki są przyklejone.

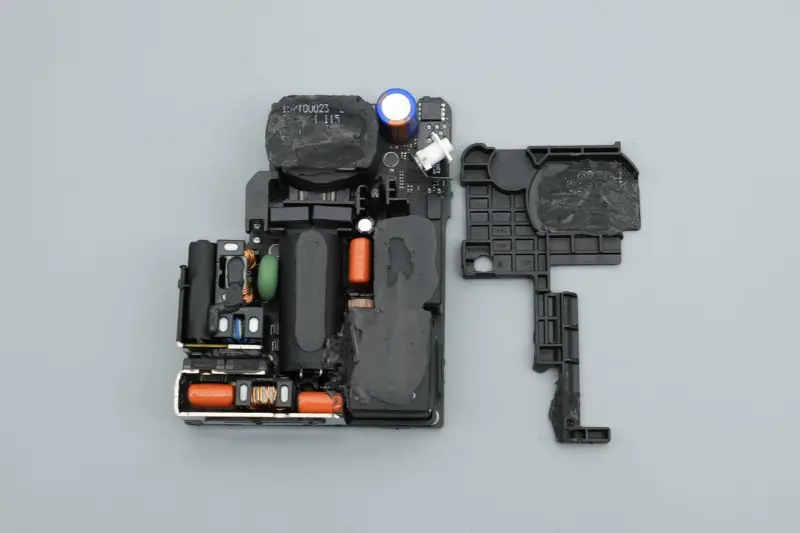

Zdejmij plastikową osłonę, a plastikowa rama zostanie umieszczona w środkowej części w celu wzmocnienia i izolacji.

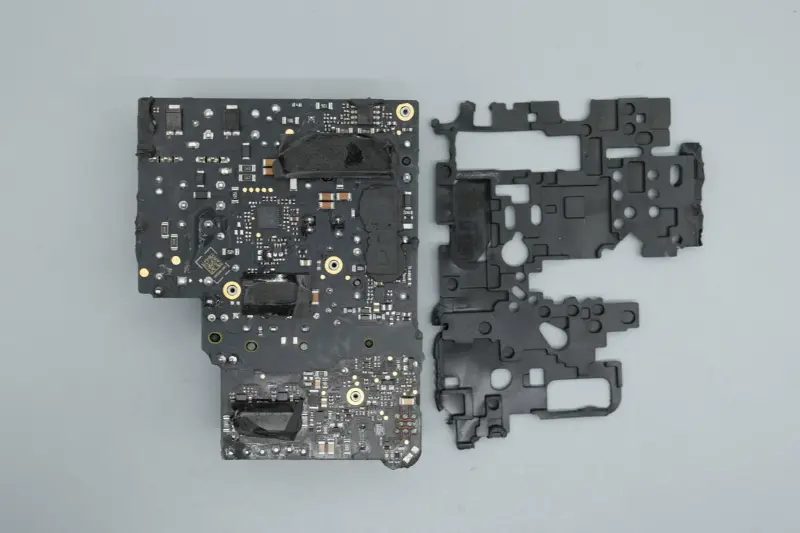

Tył płyty głównej pokryty jest miękką gumową podkładką dla ochrony.

Usuń podkładkę ochronną, a zobaczysz, że klej przewodzący ciepło jest nałożony na odpowiednie obszary chipów i przymocowane są grafitowe naklejki przewodzące ciepło.

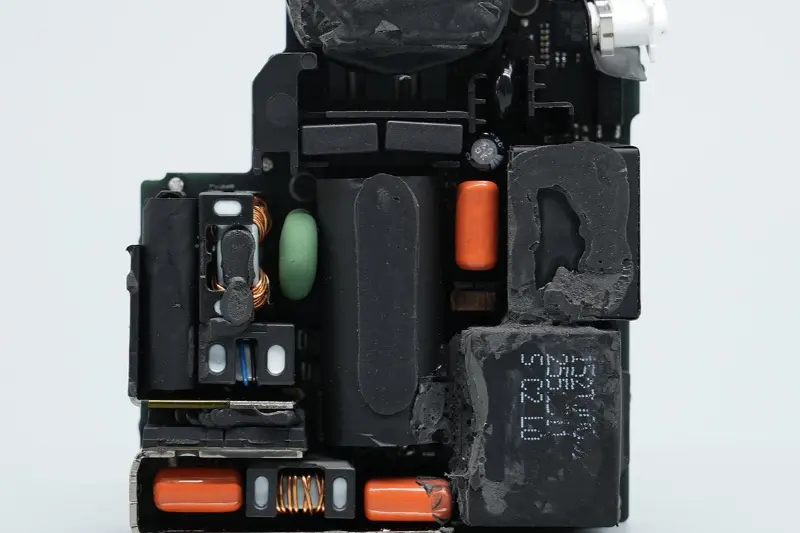

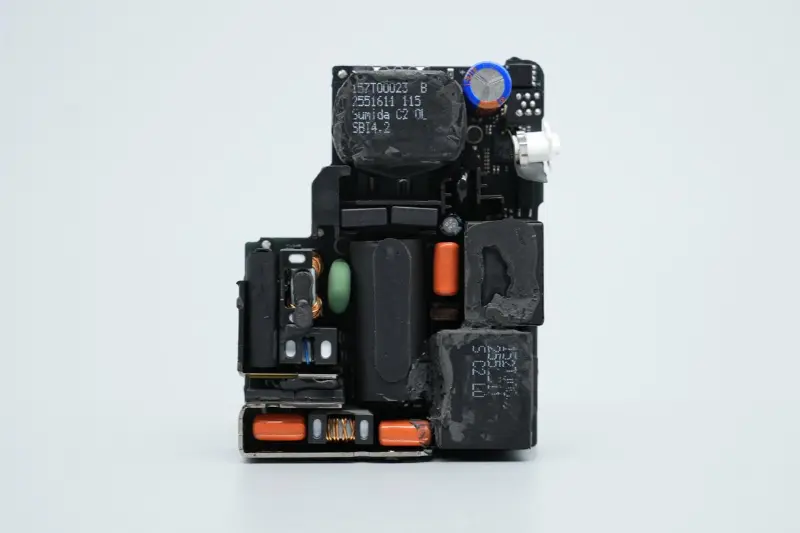

Przód modułu PCBA jest wyposażony w bezpieczniki, cewki indukcyjne typu wspólnego, kondensatory elektrolityczne z filtrem wysokiego napięcia, przekładniki prądowe, kondensatory foliowe, kondensatory zasilające, cewki wzmacniające PFC, cewki obniżające, transformatory i inne urządzenia, z kompaktowym i uporządkowanym ogólnym układem.

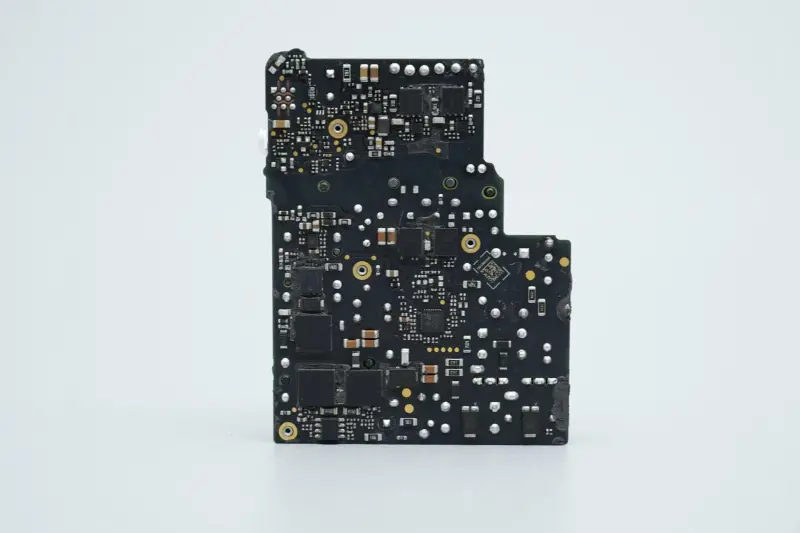

Z tyłu płytki PCB znajdują się odpowiednie sterowniki i lampy MOS dla obwodu boost PFC oraz obwodu zasilacza impulsowego LLC.

Na wejściu modułu PCBA zainstalowano dwa dodatkowe radiatory, pomiędzy którymi znajdują się dwie aktywne lampy prostownicze MOS Infineon.

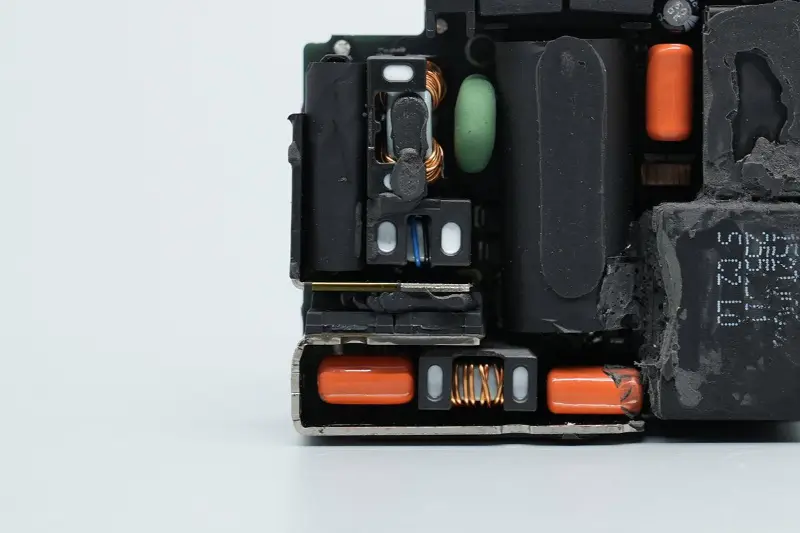

Obszar ograniczony przez dwa radiatory jest również wyposażony w bezpieczniki, kondensatory bezpieczeństwa X2, cewki indukcyjne typu wspólnego, warystory, kondensatory z filtrem foliowym, cewki filtrujące i inne urządzenia.

Bezpiecznik jest umieszczony na górze kondensatora bezpieczeństwa X2 i owinięty taśmą.

Odklej taśmę i zobacz, że kondensator bezpieczeństwa X2 jest pokryty plastikową osłoną w celu izolacji, a oba elementy są owinięte i przymocowane taśmą.

Prąd znamionowy bezpiecznika wynosi 3,15 A, a na jednym sworzniu spawalniczym nawinięta jest rurka izolacyjna.

Zbliżenie na kondensator zabezpieczający X2 o pojemności 0,22μF.

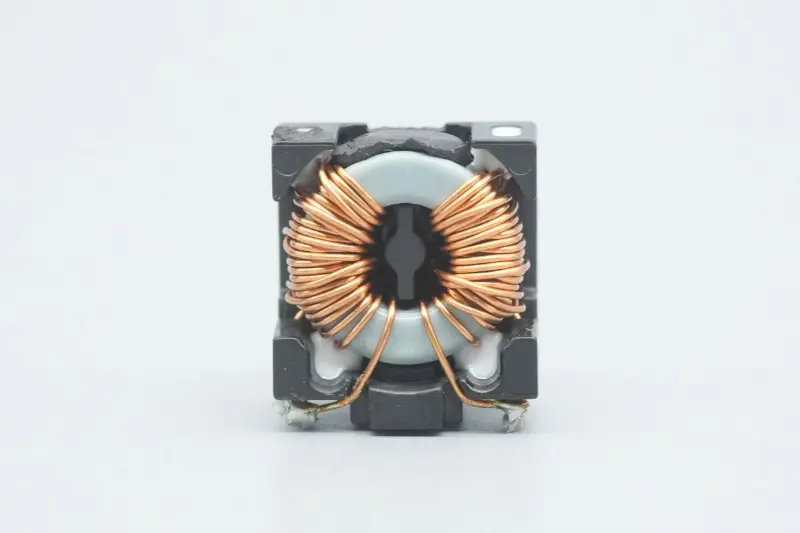

Cewki indukcyjne typu wspólnego służą do filtrowania zakłóceń EMI i są przyspawane do plastikowych wsporników.

Zbliżenie na inną cewkę indukcyjną w trybie wspólnym.

Do zabezpieczenia wejścia przed przepięciem zastosowano warystor TVR10621M.

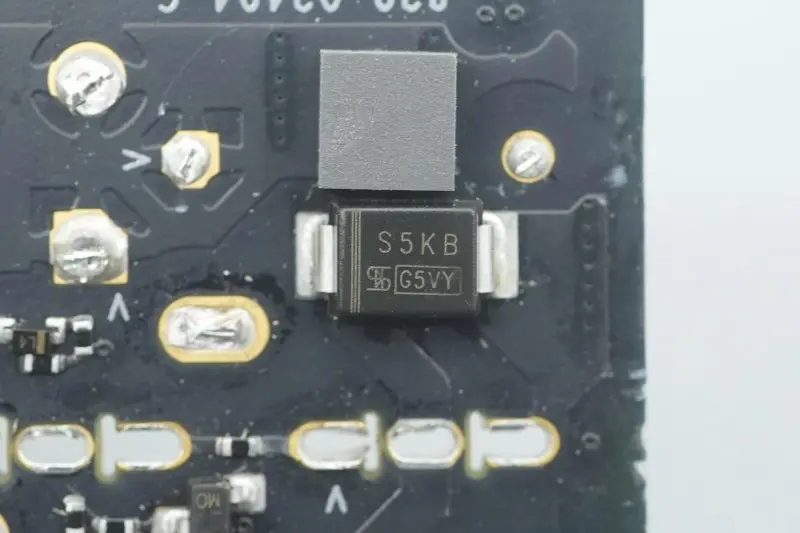

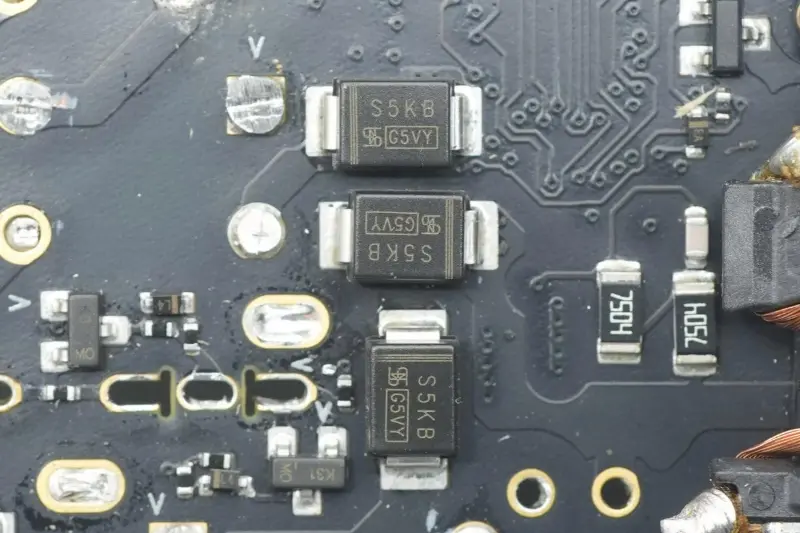

Na końcu wejściowym zastosowano prostownik mostkowy składający się z czterech diod.

Zbliżenie na czwartą diodę.

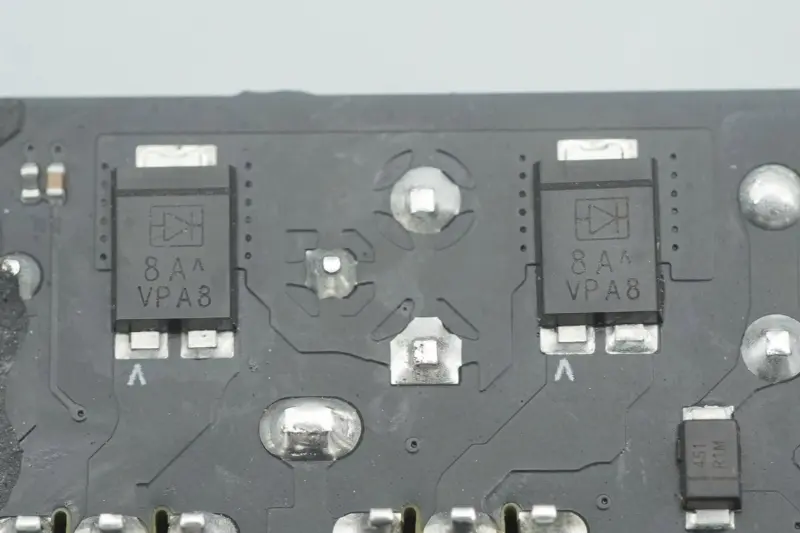

Zbliżenie na pozostałe dwie diody sparowane z Infineon CoolMOS IPA65R095C7 do aktywnego prostowania.

Dwie aktywne lampy prostownicze MOS pochodzą od Infineon, modeli niestandardowych dla Apple, oznaczonych 65C095C7, zapakowanych w TO-220FP, służących do poprawy wydajności prostowania.

Zbliżenie na dwa kondensatory foliowe o specyfikacji 1μF 450V.

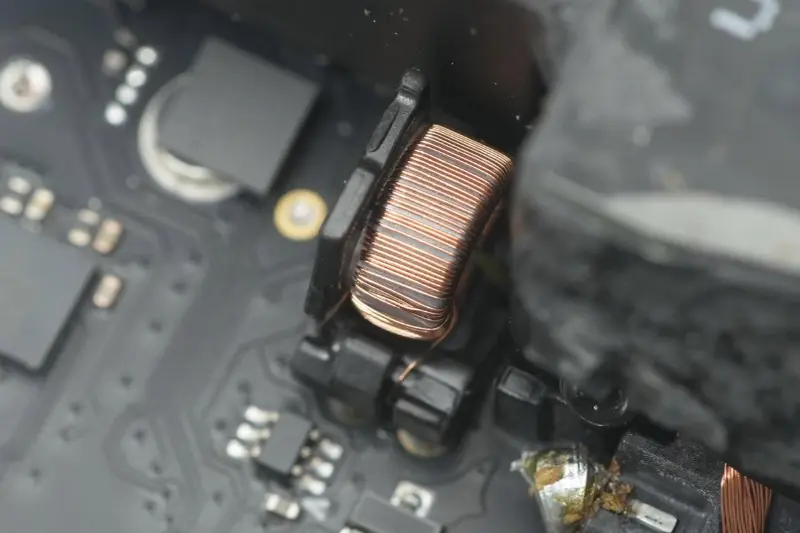

Zbliżenie na cewkę filtra z pierścieniem magnetycznym wzmocnioną klejem.

Na drugim końcu zainstalowano cewkę wzmacniającą PFC i cewkę obniżającą.

Obszar centralny wyposażony jest w kondensatory elektrolityczne z filtrem wysokiego napięcia, przekładniki prądowe, kondensatory foliowe, kondensatory rezonansowe, kondensatory zasilania głównego układu sterującego, kondensatory Y i inne urządzenia. Kondensatory elektrolityczne filtra wysokiego napięcia są owinięte taśmą izolacyjną i umieszczone poziomo.

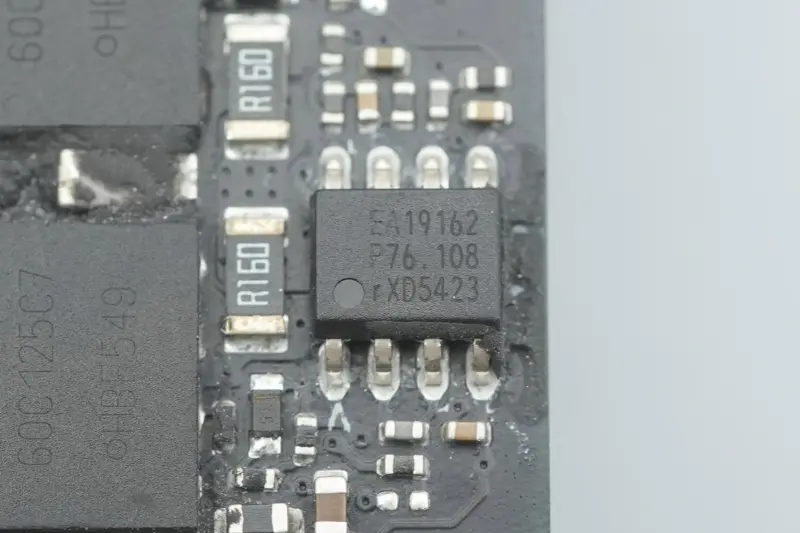

Sterownik PFC pochodzi z NXP, model TEA19162T, ze zintegrowaną funkcją rozładowywania kondensatorów X, pracującą w trybie quasi-rezonansowym lub w trybie DCM. Obsługuje zakres napięcia wejściowego 70–276 V, integruje miękki start i miękkie zatrzymanie oraz zapewnia precyzyjną regulację mocy wyjściowej.

TEA19162T wykorzystuje przełączanie doliny lub przełączanie przy zerowym napięciu w celu minimalizacji strat przełączania, obsługuje ograniczanie częstotliwości w celu zmniejszenia strat przełączania oraz obsługuje tryb impulsowy w celu zmniejszenia zużycia energii. Pakowane w SO8.

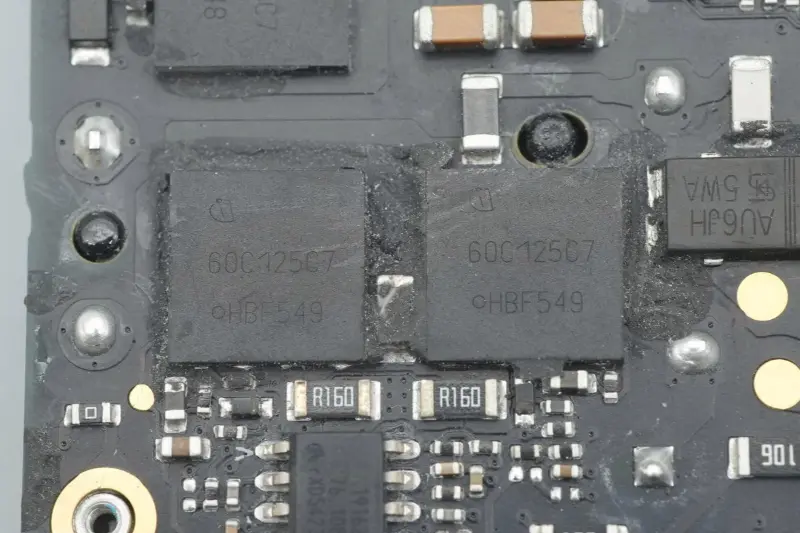

Rurka przełącznika PFC pochodzi od firmy Infineon, oznaczona 60C125C7, zapakowana w VSON-4.

Zbliżenie na cewkę wzmacniającą PFC.

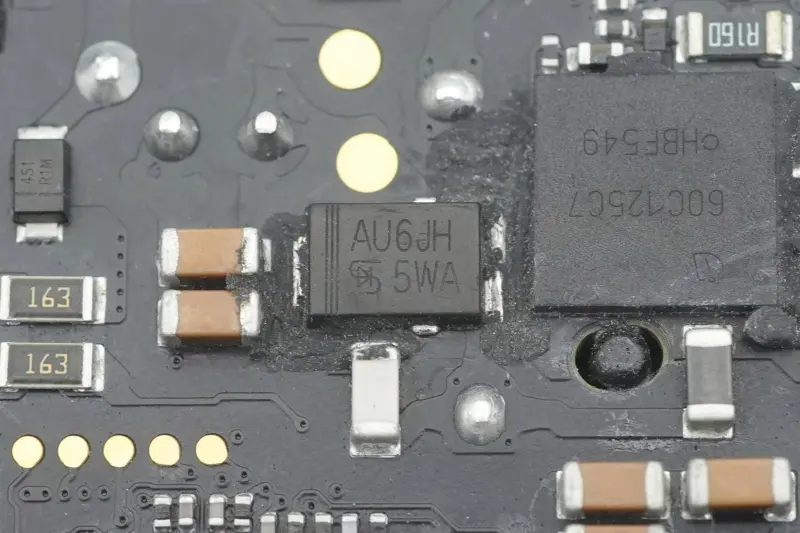

Dioda prostownicza PFC pochodzi od firmy Taiwan Semiconductor, model TUAU6JH, dioda szybkiego odzyskiwania o specyfikacji 600 V 6 A, zapakowana w TO-277A.

Kondensator elektrolityczny filtra wysokiego napięcia pochodzi od Rubycon i ma specyfikację 450 V 82 μF.

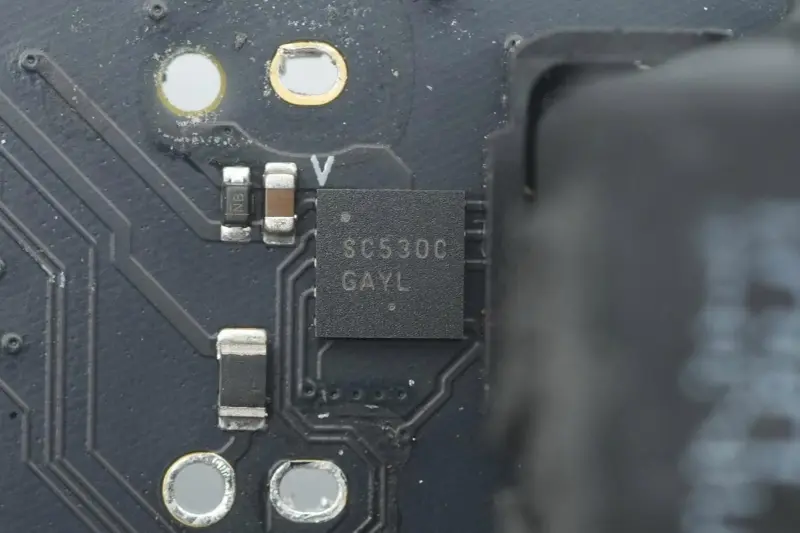

Sterownik do lamp przełączających Infineon i STMicroelectronics to autorski model firmy ON Semiconductor oznaczony jako SC530C.

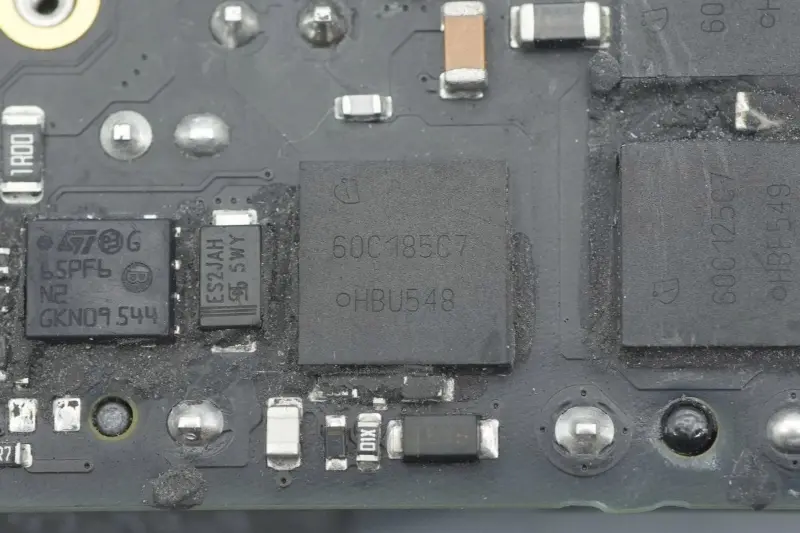

Niestandardowa lampa MOS firmy Infineon, oznaczona 60C185C7, niestandardowy model dla Apple, pakowany w VSON-4.

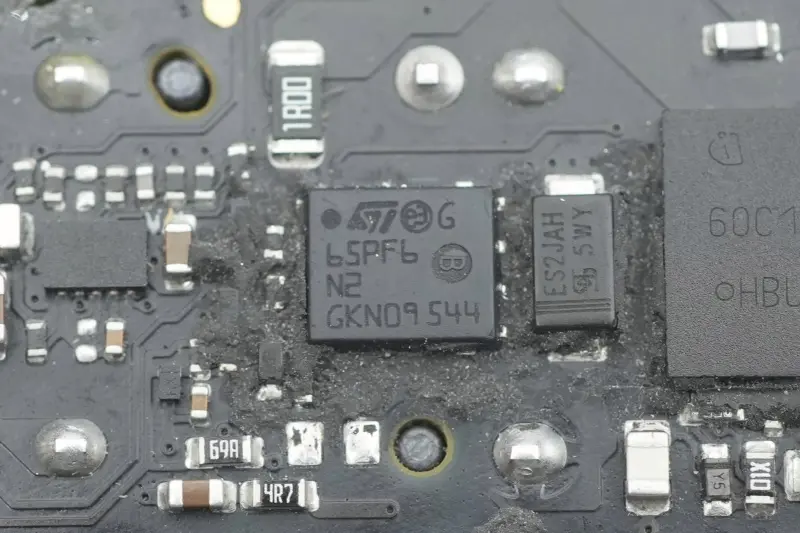

Kolejna lampa MOS pochodzi od STMicroelectronics i jest oznaczona 65PF6N2, zapakowana w PowerFLAT 5x6 HV.

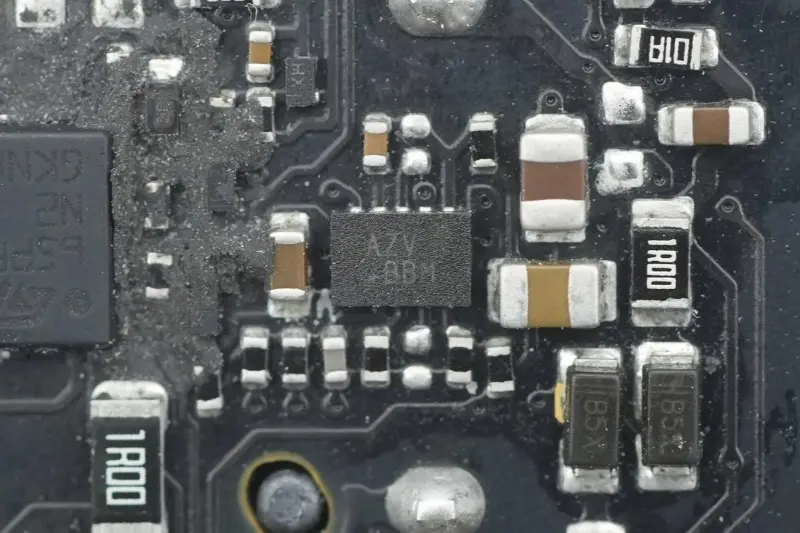

Chip oznaczony AZV.

Przekładnik prądowy do wykrywania prądu wejściowego stopnia obniżającego.

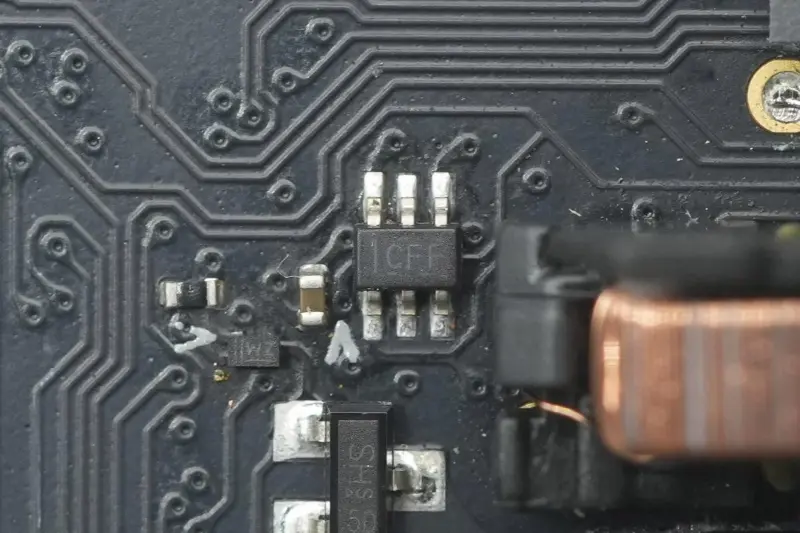

Dwukanałowy falownik 1,65–5,5 V z wejściem wyzwalającym Schmitta pochodzi z firmy Texas Instruments, oznaczony jako CFF, model SN74LVC2G14, zapakowany w SC70.

Zbliżenie na cewkę obniżającą.

Trzeci kondensator filtra foliowego ma specyfikację 1 μF 450 V.

Główny kondensator zasilający układ sterujący również pochodzi od Rubycona i ma specyfikację 35 V 47 μF.

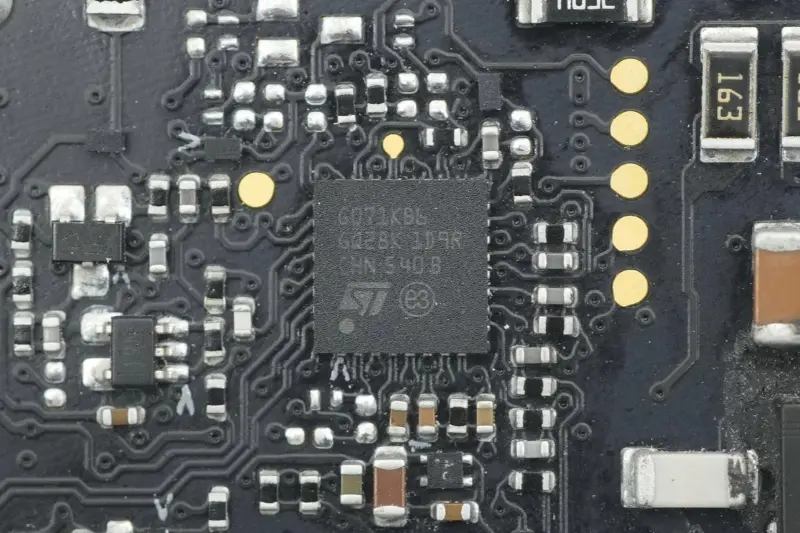

STMicroelectronics MCU z rdzeniem M0 STM32G071KB, wbudowana pamięć Flash 128 tys., pamięć RAM 36 tys., częstotliwość główna 64 MHz, zapakowana w UFQFPN32, używana do sterowania napędem głównym zasilacza.

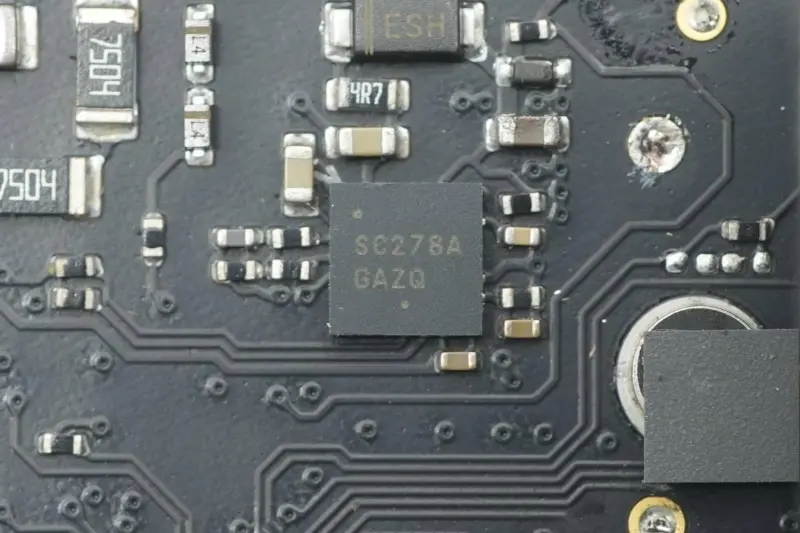

Sterownik dla dwóch lamp przełączających LLC to model niestandardowy firmy ON Semiconductor, oznaczony jako SC278A, zapakowany w DFN-10.

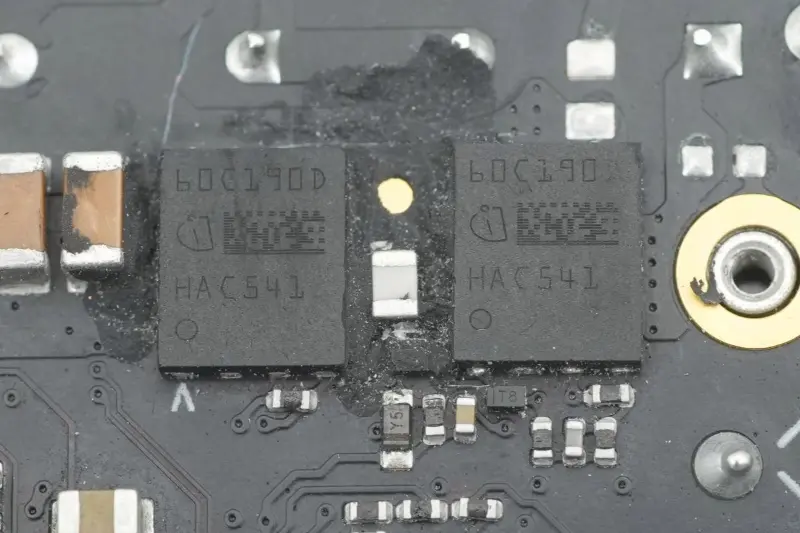

Dwie lampki przełączające LLC pochodzą od Infineon, oznaczone 60C190D, modele niestandardowe dla Apple, pakowane w TSON-8-6.

Dwa kondensatory rezonansowe pochodzą od firmy VISHAY.

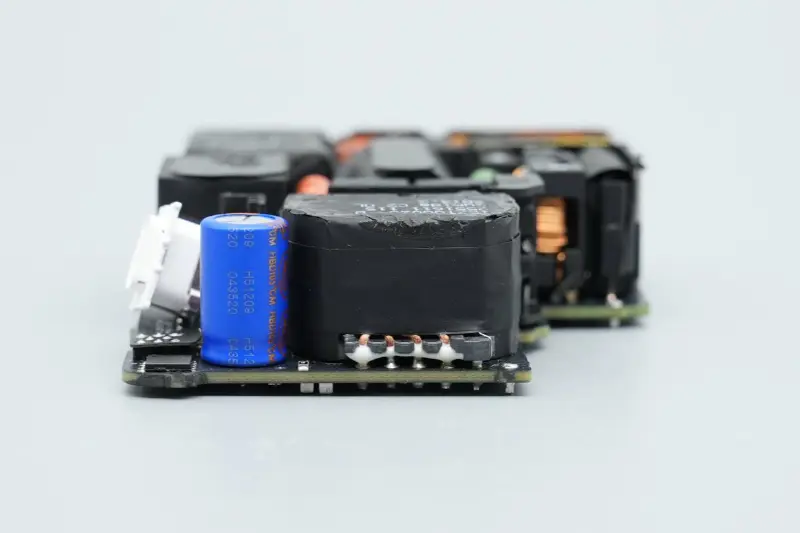

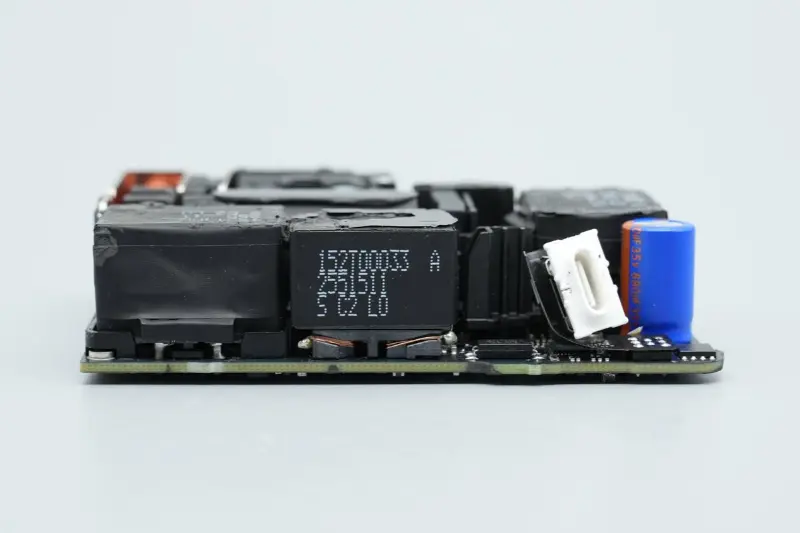

Transformator, transoptor, kondensator filtra wyjściowego, układ protokołu i rurka przełączająca VBUS są zainstalowane po jednej stronie końca wyjściowego.

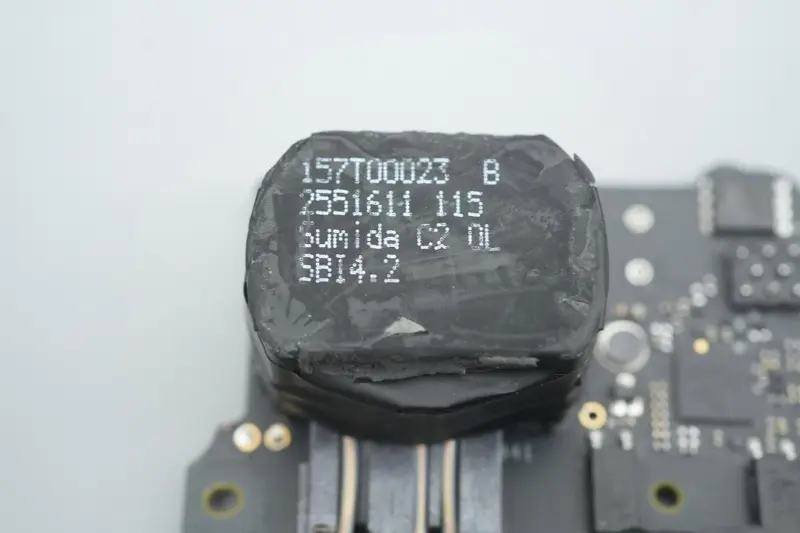

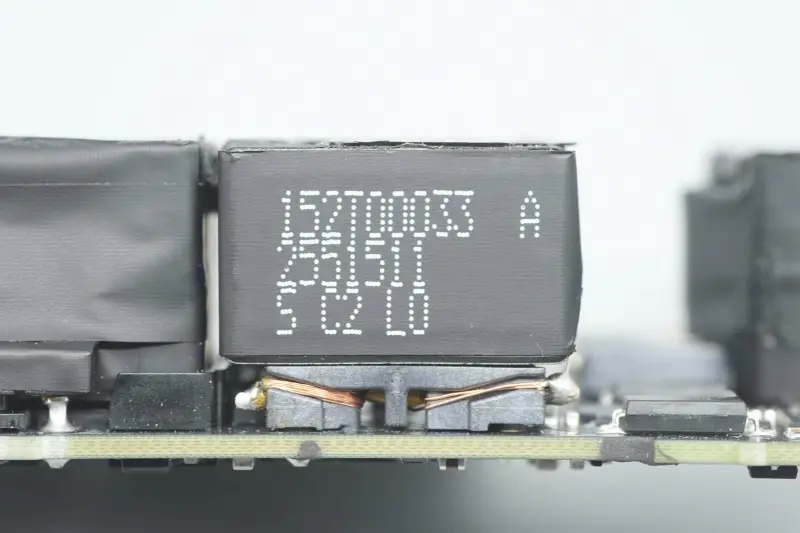

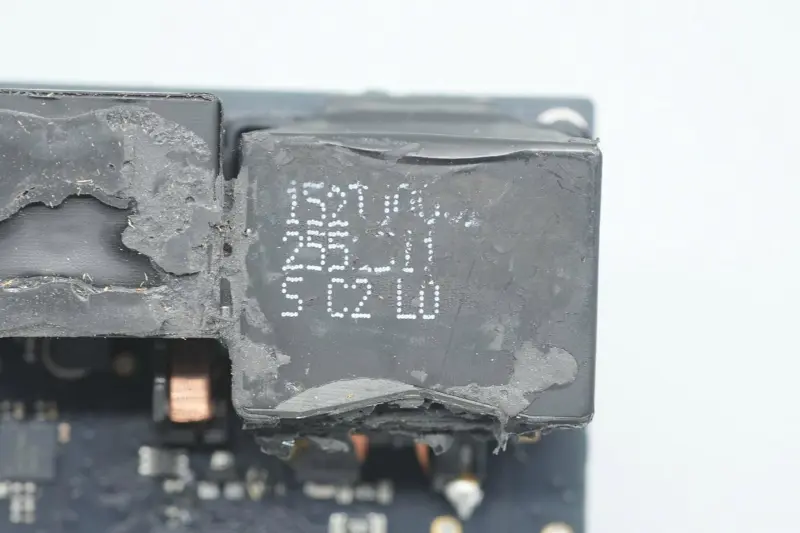

Transformator dostarcza firma Sumida.

Do przeciwdziałania zakłóceniom służą dwa czarne kondensatory Y.

Zbliżenie dwóch transoptorów używanych do sprzężenia zwrotnego napięcia wyjściowego i zabezpieczenia obwodu.

Zbliżenie na trzeci kondensator Y.

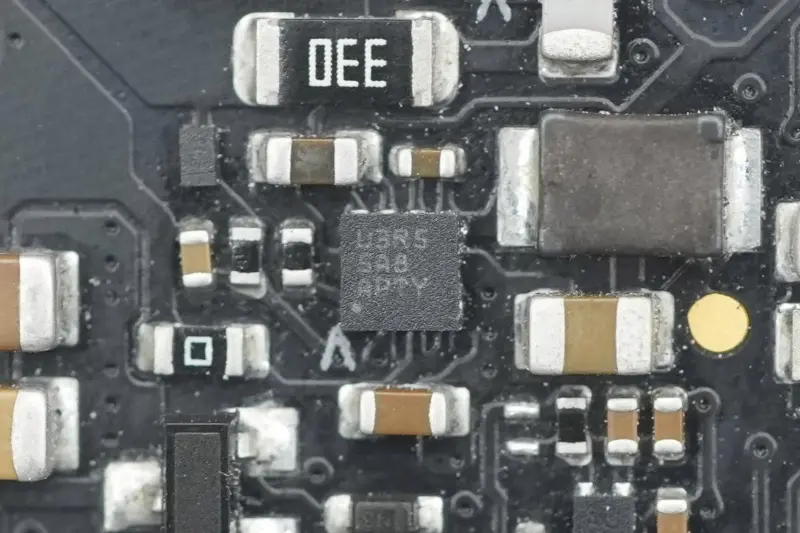

Przetwornica obniżająca napięcie do zasilania synchronicznego sterownika prostowniczego.

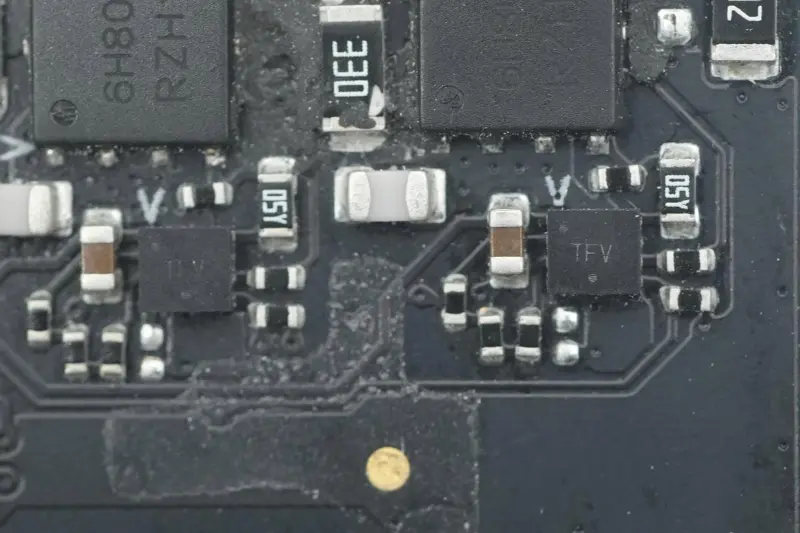

Dwa niestandardowe synchroniczne kontrolery prostownicze pochodzą od firmy ON Semiconductor i są oznaczone TFV, zapakowane w WDFN8.

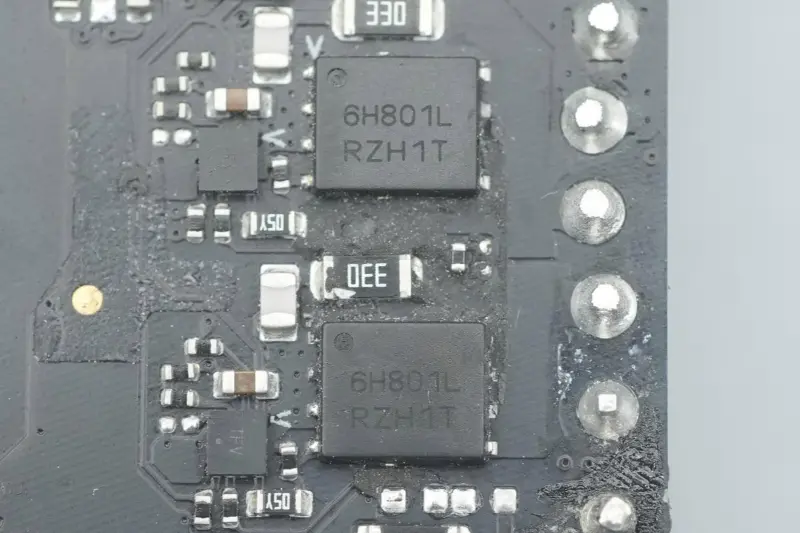

Synchroniczna lampa prostownicza pochodzi od ON Semiconductor, model NTMFS6H801NL, lampa NMOS, napięcie wytrzymywane 80 V, rezystancja włączenia 2,7 mΩ, pakowana w DFN5.

Kondensator filtra wyjściowego pochodzi od Lelon.

Specyfikacja kondensatora to 35 V 680 μF.

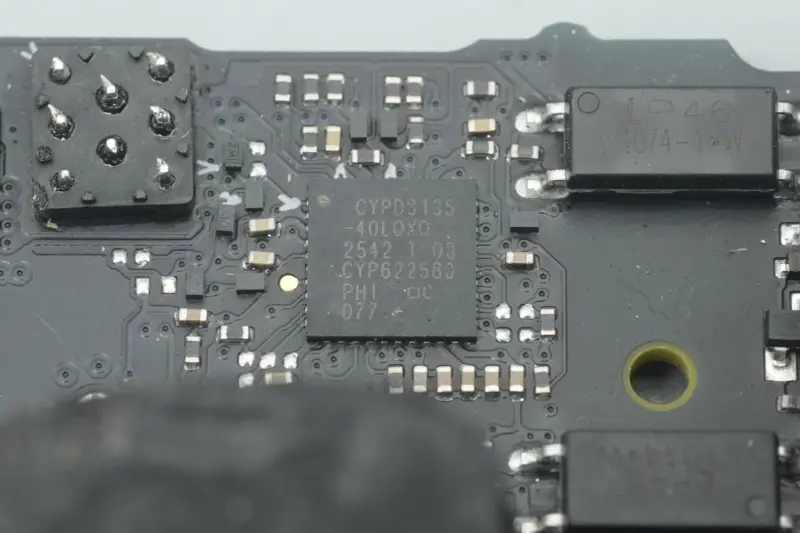

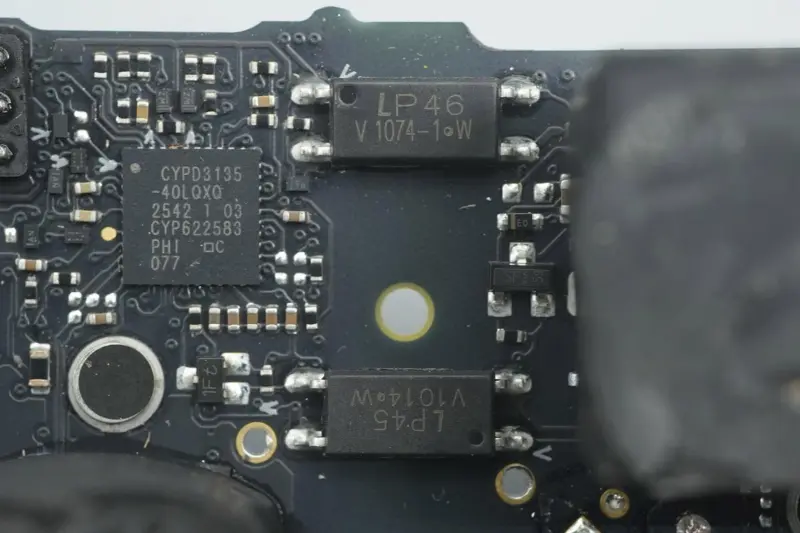

W chipie protokołu zastosowano Infineon CYPD3135, pierwszy w branży chip protokołu szybkiego ładowania USB PD3.1, dostosowany przez Apple do Infineon.

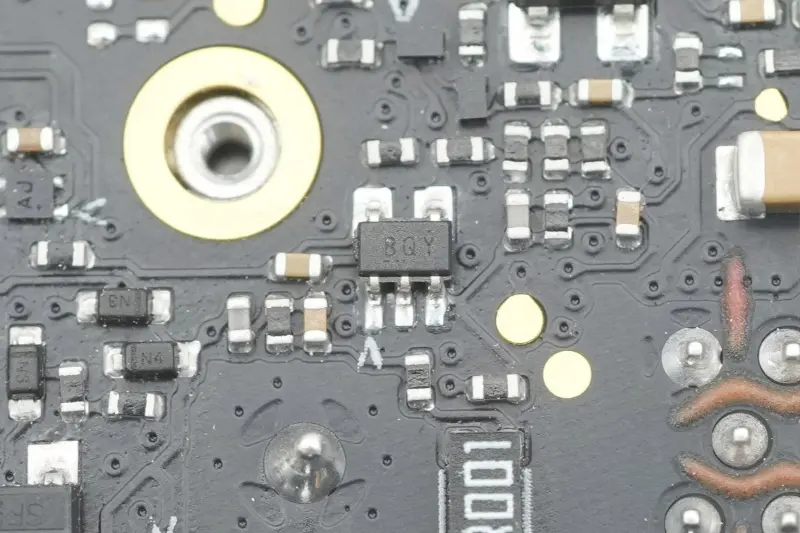

Wzmacniacz do wykrywania prądu wyjściowego.

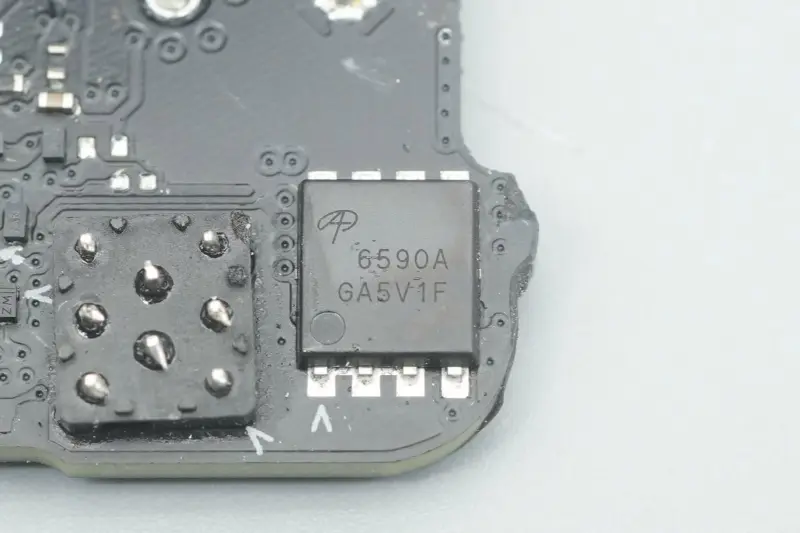

Wyjściowa rura przełączająca VBUS pochodzi z AOS, model AON6590A, lampa NMOS, napięcie wytrzymywane 40 V, rezystancja włączenia 0,99 mΩ, pakowana w DFN5*6.

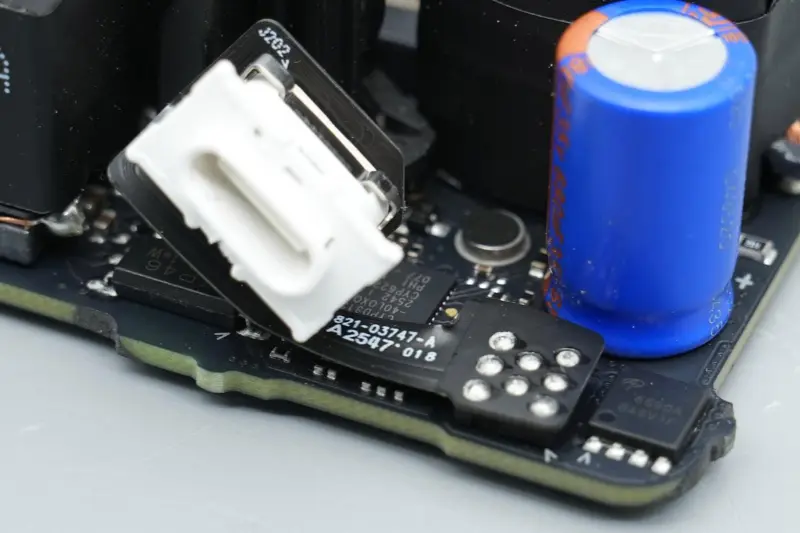

Gniazdo portu USB-C jest podłączone do głównej płytki drukowanej za pomocą elastycznej płytki drukowanej.

Zbliżenie na gniazdo portu USB-C.

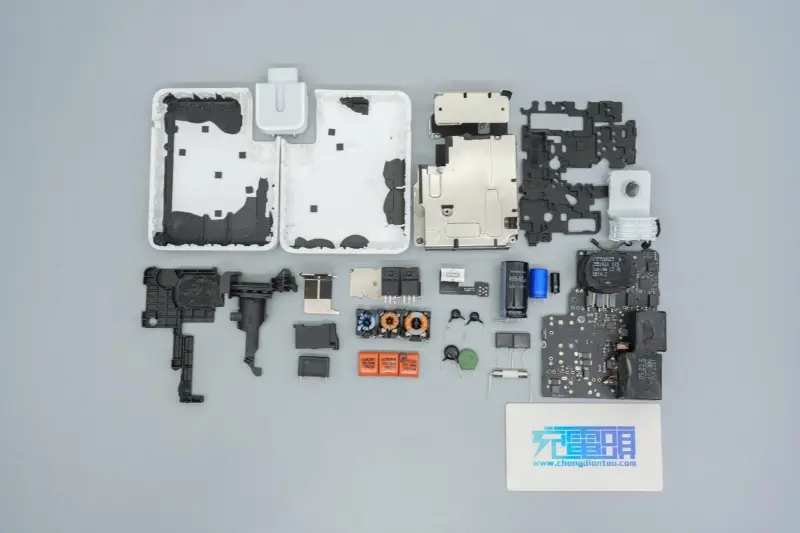

Streszczenie

Nowa szybka ładowarka Apple A3607 o mocy 140 W kontynuuje spójny, minimalistyczny język projektowania Apple, a jej ogólny wygląd i rozmiar są bardzo spójne z poprzednią generacją A2452. Istnieją jednak pewne różnice w szczegółach: w gnieździe odłączanego modułu pinowego dodano metalowy klips do dodatkowego mocowania.

Pod względem wydajności, będąc flagowym zasilaczem dla urządzeń Apple nowej generacji, jest również wysoce kompatybilny z poprzednimi, starymi modelami, zapewniając szybkie ładowanie urządzeń PD3.1 o mocy do 140 W.

Ładowarka nadal wykorzystuje wysokowydajną architekturę PFC + LLC + synchroniczne obniżanie napięcia, z kompaktowym ogólnym układem i solidną konstrukcją rozpraszania ciepła. Jeśli chodzi o podstawowe komponenty, biorąc pod uwagę, że kontrolery to nadal chipy o tym samym numerze części firm NXP, STMicroelectronics, ON Semiconductor i Infineon, urządzenia zasilające są prawie ujednolicone jako niestandardowe produkty Infineon, dzięki czemu całe rozwiązanie jest bardziej intensywne i dostosowane do indywidualnych potrzeb, a także oczekuje się dalszej poprawy wydajności energetycznej.
