Jak wtryskiwacz PoE dostarcza zasilanie i sieć do kamer

Wczesny rozwój i późniejsza budowa schematu zasilania wtryskiwaczami PoE dla sprzętu monitorującego bezpieczeństwo są ze sobą ściśle powiązane. Szczególnie na późniejszym etapie budowy należy w pełni zrozumieć specyfikacje, charakterystykę i powiązane protokoły kamer PoE i modułów zasilania PoE. Tylko w ten sposób możemy zapewnić, że projekt monitorowania zostanie zrealizowany sprawnie i niskim kosztem. W jaki sposób moduł zasilacza PoE zasila kamerę monitoringu i zapewnia pracę sieci?

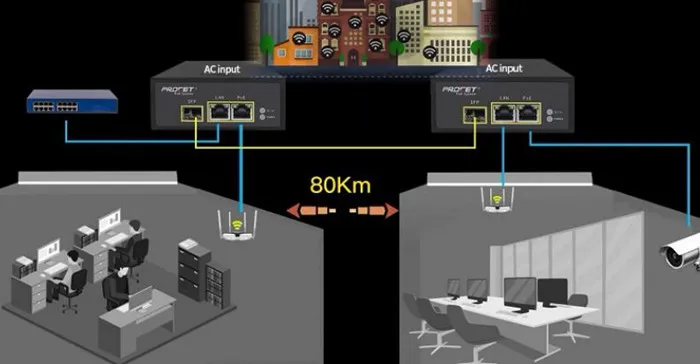

Zasilanie PoE wymaga tylko jednego kabla sieciowego, aby zapewnić zasilanie i transmisję sieciową do punktu dostępowego (kamer PoE, bezprzewodowego punktu dostępowego i innego sprzętu) w tym samym czasie. System monitorowania bezpieczeństwa wykorzystuje rozwiązanie zasilania sieciowego PoE (szczegóły na rysunku poniżej), eliminując potrzebę instalacji gniazdka i przewodu zasilającego. itp., oszczędzając w ten sposób czas, koszty wdrażania sieci, koszty pracy instalacyjnej, a później koszty konserwacji itp. Im więcej urządzeń zasilanych przez wtryskiwacze PoE jest używanych w sieci, tym bardziej oczywista staje się ta przewaga czasowa i kosztowa.

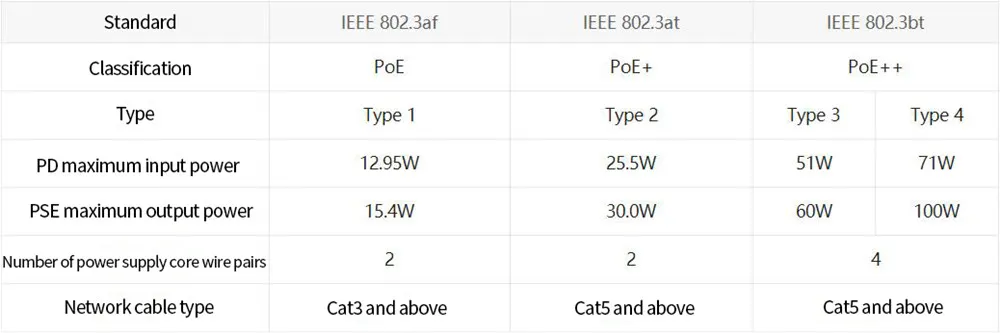

Istnieją tylko trzy standardy modułów zasilania wtryskiwaczami PoE. Moc zasilacza IEEE802.3af wynosi 15,4 W/at. Moc zasilacza wynosi 30W/bt. Moc zasilacza wynosi 90 W (szczegóły na rysunku poniżej). Jak dopasować zasilanie PoE do odbioru zasilania PoE (kamera PoE)? Na przykład:

1. Gdy moc kamery PoE wynosi 10 W, możesz wybrać moduł zasilania PoE IEEE802.3af;

2. Gdy moc kamery PoE wynosi 20 W, należy wybrać moduł zasilania PoE IEEE802.3802.3at;

3. Należy pamiętać, że standard 802.3at jest wstecznie kompatybilny ze standardem 802.3af, więc gdy kamera PoE jest w standardzie 802.3af, można wybrać moduł zasilania 802.3af lub standardowy moduł zasilania PoE.

Standard 802.3bt jest wstecznie kompatybilny z 802.3at i 802.3af.
