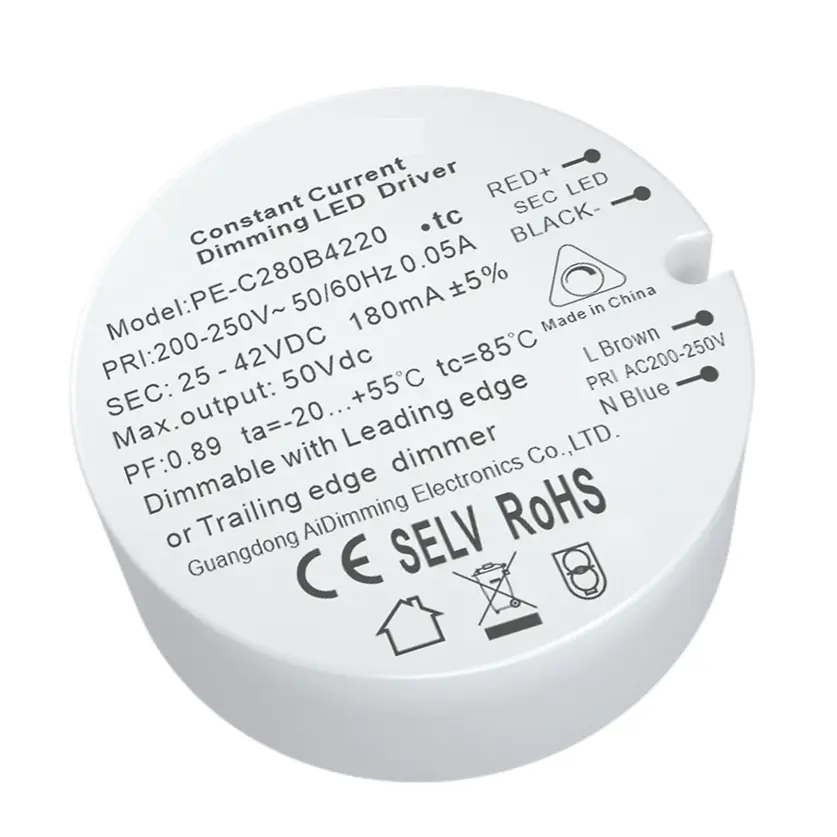

Sterownik LED o mocy 8,4 W, ze stałym prądem i triakiem, z możliwością ściemniania

PE-C280 to jeden ze sterowników LED o mocy 8,4 W z możliwością przyciemniania triakiem, opracowanych przez chińskiego producenta Starwell, charakteryzujący się wysokim współczynnikiem mocy, wysoką wydajnością, dużą precyzją, zastosowaniem wydajnego, stabilnego układu sterującego przełącznikiem o niskich stratach oraz wysokowydajnymi komponentami, które zapewniają niski poziom hałasu, długą żywotność i inne cechy. Sterownik wykorzystuje technologię przewodzenia ciepła w żelu krzemionkowym, która wytrzymuje wysoką temperaturę 55 ℃.

Wyślij zapytanie

Jako profesjonalny producent, Starwell chciałby zapewnić Ci wysokiej jakości sterownik LED LED o mocy 8,4 W, z możliwością ściemniania za pomocą triaka, który jest odpowiedni do ściemniaczy RPC MOSFET i ściemniaczy FPC TRAIC.

Specyfikacja

Model		PE-C280B2435	PE-C280B4220	PE-C280B0670	PE-C280B1270	PE-C280B2430
WYJŚCIE	Napięcie wyjściowe	12-24 V prądu stałego	25-42 V prądu stałego	2,5-6 V prądu stałego	6-12 V prądu stałego	12-24 V prądu stałego
	Maksymalne napięcie wyjściowe	24 V prądu stałego	42 V prądu stałego	6 V prądu stałego	12 V prądu stałego	24 V prądu stałego
	Napięcie wyjściowe bez obciążenia	27 V prądu stałego	43 V prądu stałego	8 V prądu stałego	15 V prądu stałego	27 V prądu stałego
	Prąd wyjściowy	350mA	200mA	700mA	700mA	300 mA
	Moc wyjściowa	4,2 W ~ 8,4 W	5 W ~ 8,4 W	1,75 W ~ 4,2 W	4,2 W ~ 8,4 W	3,6 W ~ 7,2 W
	Poziom stroboskopowy	Mniejsze migotanie (8%)
	Zakres ściemniania	2 ~ 100%,
	Częstotliwość ściemniania PWM
	Aktualna dokładność	±5%
	Tętnienia i szumy	=500mv p-p
WEJŚCIE	Interfejs ściemniania	Triak Krawędź natarcia/krawędź tralingu
	Zakres napięcia wejściowego	200-250 V AC
	Częstotliwość	50/60 Hz
	Prąd wejściowy	<0,08A	<0,08A	<0,08A	<0,08A	<0,08A
	Współczynnik mocy	PF>0,9 (przy pełnym obciążeniu)	PF>0,9 (przy pełnym obciążeniu)	PF>0,88 (przy pełnym obciążeniu)	PF>0,88 (przy pełnym obciążeniu)	PF>0,88 (przy pełnym obciążeniu)
	THD	230Vac@THD <20% (przy pełnym obciążeniu)
	Wydajność (typ.)	77%	79%	77%	77%	77%
	Prąd rozruchowy (typ.)	Zimny start0,8A	Zimny start0,8A	Zimny start 1,54A	Zimny start0,8A	Zimny start0,8A
	Przeciwprzepięciowy	L–N: 1,5 kV
	Prąd upływowy	<0,25 mA/230 V prądu przemiennego
ŚRODOWISKO	Temperatura pracy	tc: 55°C tc: 85°C
	Wilgotność robocza	20 ~ 95% wilgotności względnej, bez kondensacji
	Temperatura przechowywania, wilgotność	-40 ~ 80°C, 10~95% wilgotności względnej
	Temp. Współczynnik	±0,03%/°C(0-50)°C
	Wibracja	10~500 Hz, 2G 12 min./1 cykl, okres 72 min. każdy wzdłuż osi X, Y, Z.
OCHRONA	Ochrona przed przegrzaniem	Inteligentna regulacja lub wyłączenie prądu wyjściowego, jeśli temperatura PCB ≥110°C, automatycznie powraca do normy.
	Zabezpieczenie przed nadmiernym obciążeniem	Wyłącz wyjście, gdy moc znamionowa ≥102%, nastąpi automatyczne przywrócenie działania.
	Zabezpieczenie przed zwarciem	Wyłącza się automatycznie w przypadku wystąpienia zwarcia, następuje automatyczne przywrócenie działania.
	Ochrona bez obciążenia	Wyłącz wyjście, jeśli nie ma obciążenia, automatyczne przywrócenie działania po powrocie do normalnego obciążenia.
BEZPIECZEŃSTWO I EMC	Wytrzymać napięcie	I/P-O/P: 3750 V AC
	Rezystancja izolacji	I/P-O/P: 100MΩ/500VDC/25°C/70%RH
	Normy bezpieczeństwa	IEC/EN61347-1, IEC/EN61347-2-13
	Emisja EMC	EN55015, EN61000-3-2 klasa C, IEC61000-3-3
	Odporność elektromagnetyczna	EN61000-4-2,3,4,5,6,8,11, EN61547
	Standard testu stroboskopowego	IEEE 1789
INNI	Wymiar	43,2 × 0,5 mm (gł. × wys.)
	Uszczelka	NA torbie
	Waga (GW)	42g±5g

Faktury:

● Sterownik ściemniający LED z odcięciem fazowym, zakres ściemniania 2-100%

● Nadaje się do ściemniaczy RPC MOSFET i ściemniaczy FPC TRAIC

● Aktywny PFC

● Zabezpieczenia: zwarcie/przepięcie/przetężenie

● Technologia przewodzenia ciepła w żelu krzemionkowym, naturalny zimny wiatr

● Bardzo mała objętość

● Nadaje się do oświetlenia domowego i komercyjnego LED

● Bezpieczne urządzenie zabezpieczające przed brakiem obciążenia

● Ekonomiczny i wygodny montaż

● odpowiadają światowym standardom bezpieczeństwa sprzętu oświetleniowego

● Klasa ochrony II

● Trzyletnia gwarancja

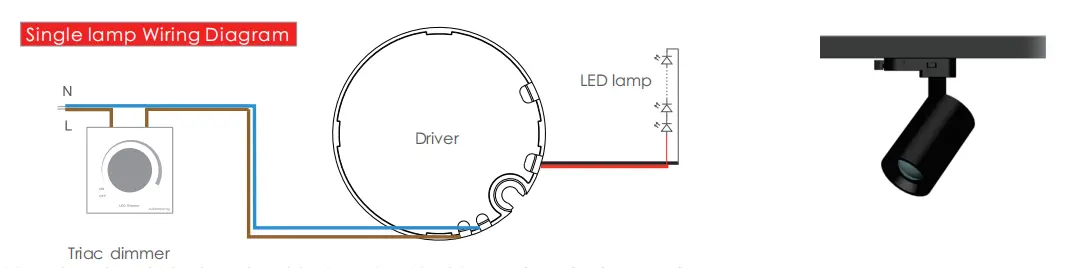

Schemat połączeń:

Okablowanie:

Przewód wyjściowy: czerwony i czarny kabel PVC 20AWG, długość 200–230 mm, wymagania dotyczące zdejmowania izolacji: 5–7 mm

Przewód wejściowy: przewód podwójnie izolowany VDE 20AW, brązowo-niebieski, długość 150-160 mm, wymagania dotyczące zdejmowania izolacji: 5-7 mm

Stosowanie wskazówek:

1. Zwróć uwagę na rozróżnienie między wejściem i wyjściem, podłącz prawidłowo, a następnie włącz zasilanie

2. Najpierw podłącz obciążenie wyjścia DC, a po sprawdzeniu otwórz zasilacz; w trybie prądu stałego, jeśli zasilanie jest włączone przy otwartym obwodzie, należy wyłączyć zasilanie i nie można podłączyć diody LED do czasu, aż energia elektryczna zgromadzona przez wyjście zostanie zwolniona, w przeciwnym razie może to spowodować uszkodzenie diody LED;

3. Ten typ zasilania ogranicza się wyłącznie do lamp i latarni LED, zakres napięcia wejściowego wynosi 200–250 V AC, bawełna termoizolacyjna i inne elementy utrudniające odprowadzanie ciepła przez produkt, który jest zgodny z produktem pod określonym napięciem wyjściowym, zakresem prądu, temperaturą otoczenia użytkowania -20-45, kochanie, a powierzchnia nie może pokryć warunków otoczenia, produkt ten cieszy się trzema lata bezpłatnej gwarancji.

Nienormalne stany i odpowiadające im metody leczenia:

1. Lampa LED nie świeci po pierwszym podłączeniu sterownika przyciemniającego. Wyłącz wejście prądu przemiennego i sprawdź w następujący sposób:

a) Niezależnie od tego, czy zły styk wyjścia DC:

b) Czy polaryzacja wyjścia prądu stałego jest odwrócona lub tablica LED jest przyspawana;

c) Czy wejście prądu przemiennego ma zły kontakt: sprawdź po wyeliminowaniu tych usterek.

2. Urządzenie ma dobre połączenie, dioda LED świeci, ale dioda LED miga. Wyłącz wejście AC, a następnie sprawdź wyjście DC.

a) za granicą.pod obciążeniem.

b) Czy parametry i parametry rzeczywiste są zgodne.

3. Jeśli masz jakiekolwiek pytania dotyczące użytkowania, skontaktuj się z nami natychmiast, a my postaramy się jak najlepiej rozwiązać problemy z Tobą.
