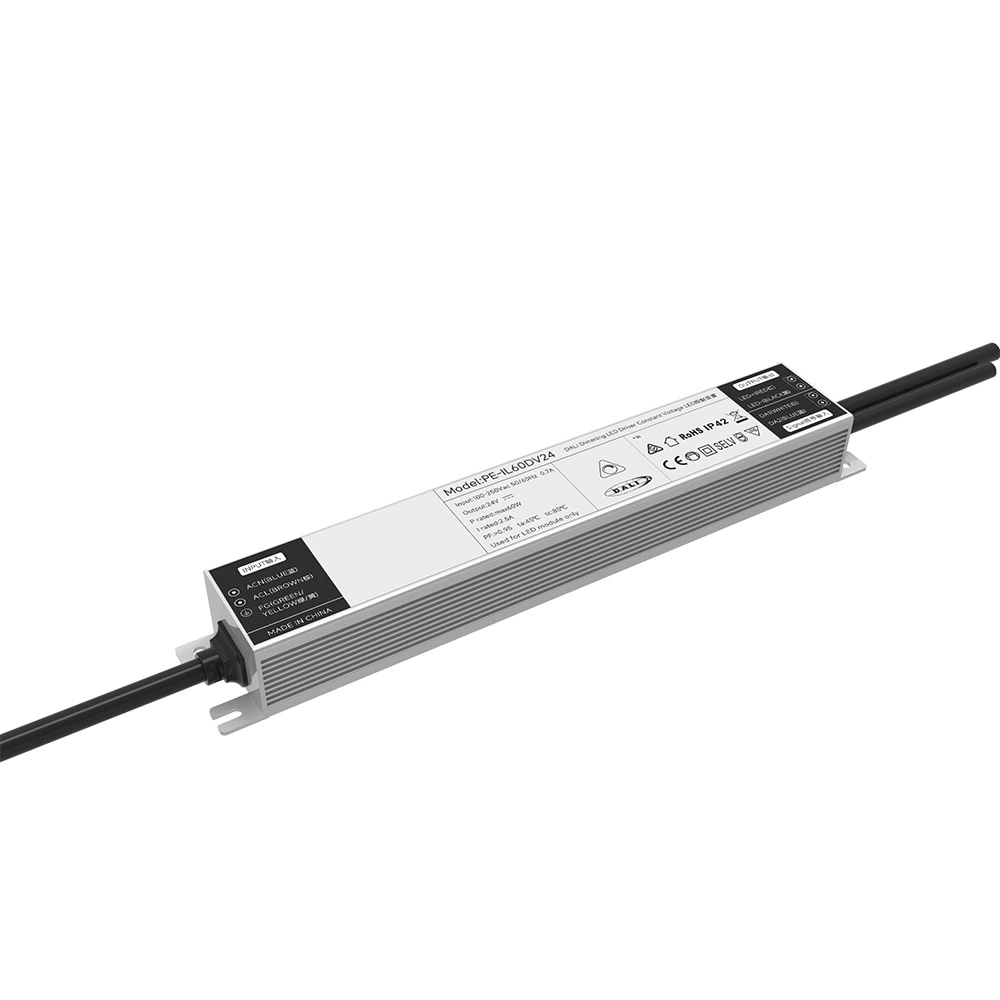

Sterownik LED o mocy 60 W i stałym napięciu 0/1–10 V z możliwością ściemniania

Wysokiej jakości fabryczny sterownik LED Starwell o mocy 60 W i stałym napięciu 0/1-10 V z możliwością ściemniania to specjalny proces spawania powłoki aluminiowej, powłoka aluminiowa i wewnętrzne rozpraszanie ciepła w żelu krzemionkowym przewodzącym ciepło, bardziej stabilne użytkowanie, wszystkie surowce są markami pierwszej linii, a importowane chipy przekraczają Konstrukcja głębokiego przyciemniania pasuje do inteligentnego systemu ściemniania różnych marek dostępnych na rynku Ochrona przed przepięciami 2KV, płynne przyciemnianie, brak stroboskopii, niski poziom hałasu w procesie ściemniania

Wyślij zapytanie

Jako profesjonalny producent sterowników LED w Chinach, firma Starwell pragnie dostarczyć Ci ściemnialny sterownik LED o mocy 60 W i stałym napięciu 0/1–10 V z certyfikatem CE, który został zaprojektowany z myślą o głębokim i płynnym przyciemnianiu oraz bezproblemowo integruje się z większością inteligentnych systemów ściemniania dostępnych na rynku. Sterownik zapewnia oświetlenie pozbawione migotania i minimalny poziom hałasu podczas regulacji. Zapewnia również silną ochronę przed przepięciami do 2 kV, co czyni go trwałym i wszechstronnym wyborem do profesjonalnych zastosowań oświetleniowych.

Specyfikacja

Model		PE-IL60DV24	PE-IL60DV12
WYJŚCIE	Napięcie wyjściowe	24 V prądu stałego	12 V prądu stałego
	Maksymalne napięcie wyjściowe	2,5A	5A
	Brak napięcia wyjściowego obciążenia	24 V prądu stałego	12 V prądu stałego
	Zakres mocy obciążenia	0-2,5A	0-5A
	Moc wyjściowa	0-60 W	0-60 W
	Poziom stroboskopowy	Brak migotania
	Zakres ściemniania	0~100%, LEDstart możliwy przy 0,03%.
	Częstotliwość ściemniania PWM	>3600 Hz
	Aktualna dokładność	±3%
	Tryb wyłączenia	funkcja pamięci po wyłączeniu zasilania
WEJŚCIE	Interfejs ściemniania	DALI (IEC62386) Prąd sterujący sygnałem < 2mA
	Zakres napięcia wejściowego	100-250 V AC
	Częstotliwość	50/60 Hz
	Prąd wejściowy	<0,7A AC100V
	Współczynnik mocy	PF>0,99/110 V AC (przy pełnym obciążeniu)
	THD	230Vac@THD <10% (przy pełnym obciążeniu)
	Wydajność (typ.)	89%	87%
	Zasilanie w trybie gotowości	0,4 W
	Prąd rozruchowy (typ.)	zimny start 180 A/220 ns przy 230 V prądu przemiennego
	Przeciwprzepięciowy	L-N: 2kV
	Prąd upływowy	<0,25 mA/230 V prądu przemiennego
ŚRODOWISKO	Temperatura pracy	ta: 45°C tc: 80°C
	Wilgotność robocza	20 ~ 95% wilgotności względnej, bez kondensacji
	Temperatura przechowywania, wilgotność	-40 ~ 80°C, 10~95% wilgotności względnej
	Współczynnik temp	±0,03%/°C(0-50)°C
	Wibracja	10~500 Hz, 2G 12 min./1 cykl, okres 72 min. każdy wzdłuż osi X, Y, Z.
OCHRONA	Ochrona przed przegrzaniem	Inteligentna regulacja lub wyłączenie prądu wyjściowego, jeśli temperatura PCB ≥110°C, automatycznie powraca do normy.
	Zabezpieczenie przed nadmiernym obciążeniem	Wyłącz wyjście, gdy moc znamionowa ≥102%, nastąpi automatyczne przywrócenie działania.
	Zabezpieczenie przed zwarciem	Wyłącza się automatycznie w przypadku wystąpienia zwarcia, następuje automatyczne przywrócenie działania.
	Ochrona bez obciążenia	wyjściowe napięcie stałe.
BEZPIECZEŃSTWO & EMC	Wytrzymać napięcie	I/P-O/P: 3750 V AC
	Rezystancja izolacji	I/P-O/P: 100MΩ/500VDC/25°C/70%RH
	Standardy bezpieczeństwa	IEC/EN61347-1, IEC/EN61347-2-13
	Emisja EMC	EN55015, EN61000-3-2 klasa C, IEC61000-3-3
	Odporność elektromagnetyczna	EN61000-4-2,3,4,5,6,8,11, EN61547
	Standard testu stroboskopowego	IEEE 1789
INNI	Wymiar	235 × 37 × 27 mm (dł. × szer. × wys.)
	Uszczelka	240 × 47 × 33 mm (dł. × szer. × wys.)
	Waga (GW)	350g±10g

Przyszłości:

1. Standardowy interfejs Dali jest zgodny ze standardami Dali 144

2. Certyfikat Dali2, członek Dali

3. Zastosowano cyfrowe wyjście sterujące i nie ma sygnału stroboskopowego

4. Międzynarodowy ogólny zakres wejściowy AC 100-250 V

5. Naturalne chłodzenie powietrzem, odporność na wilgoć, przewodzenie ciepła, proces rozpraszania ciepła w żelu krzemionkowym

6. Opracowana przez siebie krzywa ściemniania głębokości

7. Wiele funkcji ochronnych

8. Specjalny proces spawania aluminium, konstrukcja o bardzo małej objętości

9. Zgodność ze standardem ERP, a pobór mocy w trybie gotowości jest mniejszy niż 0,5 W

Aplikacja:

1. Listwa świetlna LED

2. Inteligentne oświetlenie willi

3. Można go podłączyć do inteligentnego systemu oświetlenia Dali

4. Oświetlenie muzealne

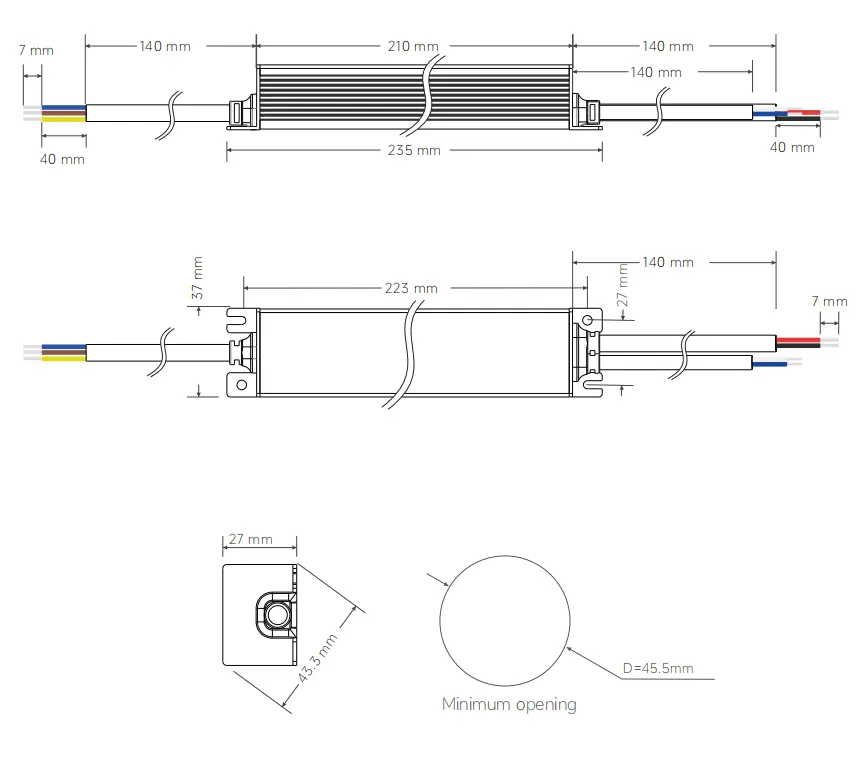

Wymiary:

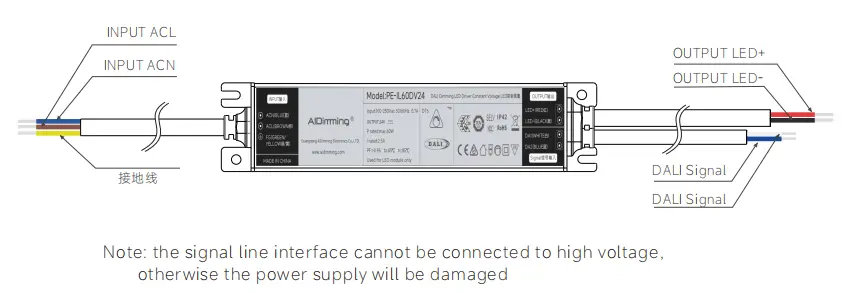

Okablowanie:

Instrukcje użytkowania:

O ile nie określono inaczej, wszystkie specyfikacje i parametry są mierzone przy obciążeniu znamionowym wynoszącym 230 VAC na wejściu i temperaturze otoczenia 25 ℃.

Podłącz zgodnie z identyfikacją produktu i zwróć uwagę na kierunek dodatni i ujemny oraz kierunek wejścia i wyjścia. Notatka:

Uwaga 1: Po włączeniu zasilania sprawdź, czy zaciski wejściowe i wyjściowe są prawidłowe;

Uwaga 2: Najpierw podłącz obciążenie do zacisku wyjściowego DC, a następnie podłącz zasilanie po potwierdzeniu, że nie ma błędu; w trybie stałego napięcia, jeżeli zasilanie jest załączane w obwodzie rozwartym, należy najpierw odłączyć zasilanie, a dopiero po wyzwoleniu energii elektrycznej zgromadzonej na zacisku wyjściowym podłączyć diodę LED;

Uwaga 3: Ten sterownik zasilania jest używany do lamp LED. Zakres napięcia wejściowego tego produktu wynosi 100–250 V prądu przemiennego. Jeśli jest on używany w określonym zakresie napięcia wyjściowego i prądu, temperatura otoczenia wynosi od -20 ℃ do +45 ℃, a powierzchnia nie może być pokryta bawełnianą izolacją cieplną ani innymi przedmiotami utrudniającymi odprowadzanie ciepła przez produkt, produkt ten jest objęty pięcioletnią bezpłatną gwarancją w środowisku spełniającym warunki użytkowania tego produktu.

1. Jeśli po pierwszym podłączeniu elektrycznym urządzenia zasilanie nie zaświeci się, odłącz zaciski wejściowe AC i sprawdź:

(1) z. Sprawdź, czy nie ma słabego styku na zaciskach wyjściowych prądu stałego.

(2) zacisk wyjściowy prądu stałego jest ujemny.

(3) sprawdź, czy zacisk wejściowy prądu przemiennego nie ma słabego styku, rozwiązywanie problemów po teście prądu.

(4) sygnał odczytu sygnału połączenia jest ustawiony na wyłączenie po uruchomieniu

2. Gdy urządzenie jest podłączone do prądu, dioda LED świeci, ale diody LED migają. Proszę odciąć zasilanie wejściowe prądu przemiennego, sprawdzić wyjście prądu stałego:

(1) parametry projektowe zasilacza są zgodne z rzeczywistym wykorzystaniem lamp i latarni LED.

(2) Jeśli masz inne pytania lub problemy podczas korzystania z produktu, skontaktuj się z naszą firmą w odpowiednim czasie, aby przekazać nam złe informacje. Aktywnie pomożemy Ci rozwiązać problem.

Nienormalna sytuacja i odpowiednia metoda przetwarzania:

Cyfrowy adresowalny interfejs oświetleniowy (DALI) Urządzenie podrzędne Dali wysyła dane tylko na żądanie urządzenia nadrzędnego, tj. w odpowiedzi na polecenie.

W tej samej sieci Dali znajdują się maksymalnie 64 jednostki podrzędne, każda z oddzielnym krótkim adresem.

Możesz także przypisać jednostkę zależną do grupy. Jednocześnie może istnieć do 16 grup, a jednostki podrzędne mogą należeć do różnych grup.

Każde urządzenie może ustawić do 16 scen. Główne cechy protokołu Dali

1) Asynchroniczna komunikacja szeregowa

2) 1200 bodów, kod Manchester

3) Dwuprzewodowy sygnał różnicowy

4) Wysoki, gdy napięcie różnicowe jest większe niż 9,5 V

5) Niski, gdy napięcie różnicowe jest mniejsze niż 6,5 V

6) Przetwarzanie komunikacji przez jednostkę hosta

7) Magistrala Dali może łączyć 64 urządzenia podrzędne

8) Do każdego urządzenia Slave można adresować indywidualnie. Charakterystyka elektryczna Dali W stanie bezczynności magistrala Dali jest w stanie wysokim, kontrolowana przez jednostkę podrzędną.

1) Nie przeszkadzaj hostowi, gdy moc wyjściowa jest wysoka

2) Gdy moc wyjściowa jest niska, magistrala Dali może zostać bezpośrednio ze sobą zwarta.

3) Maksymalny prąd magistrali Dali wynosi 250 mA

4) Komunikacja dwukierunkowa nie może być prowadzona jednocześnie.

5) Maksymalna długość linii danych wynosi 300 metrów, w przeciwnym razie spadek napięcia nie może przekroczyć 2 V
