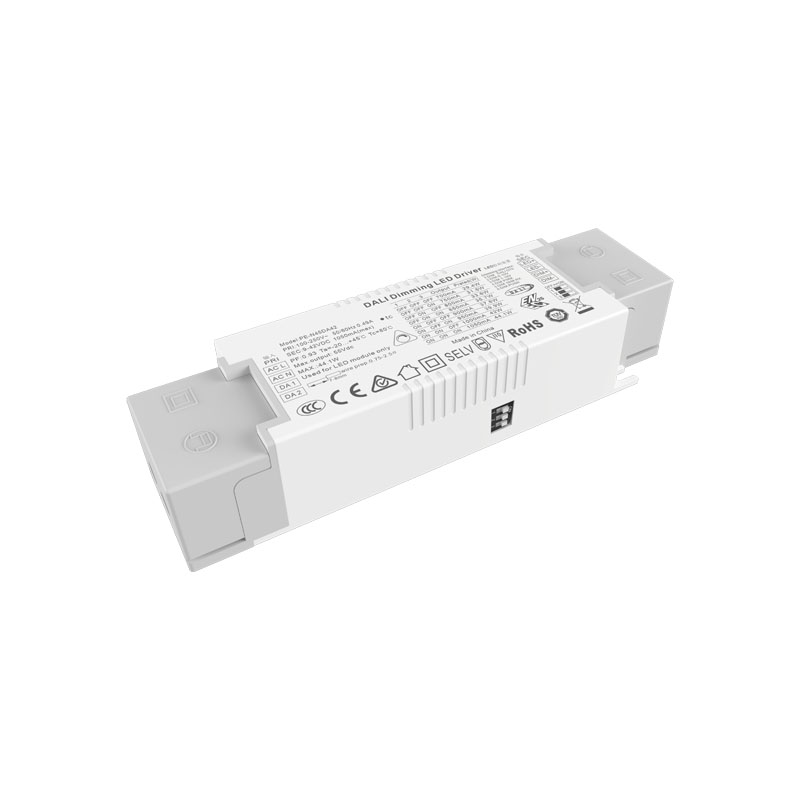

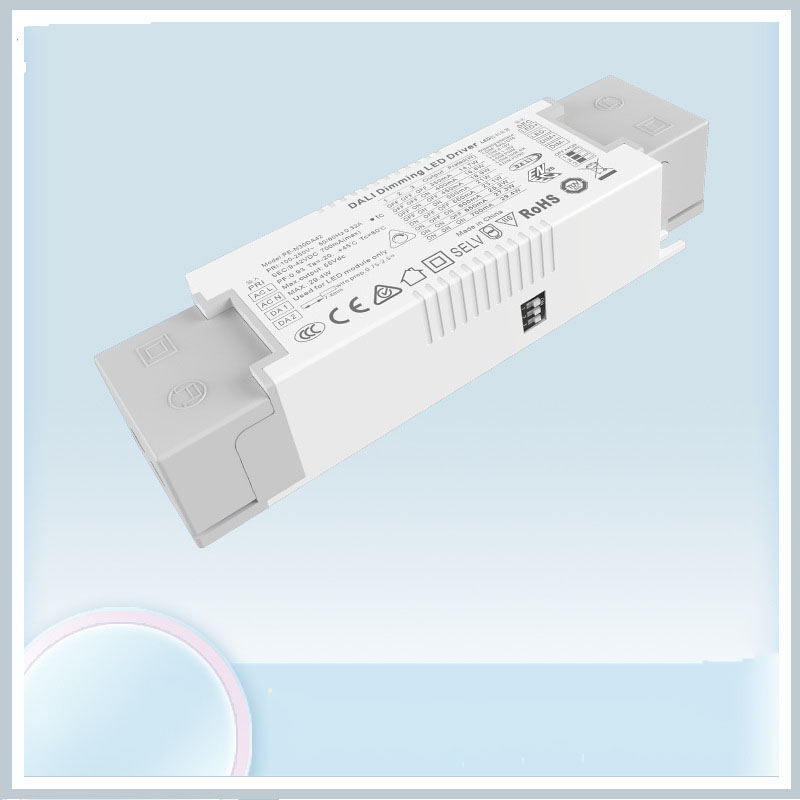

Sterownik LED o mocy 30 W, stałoprądowy DALI i ściemnialny

Jednym z chińskich producentów ściemnialnych sterowników LED DALI o mocy 30 W, oferujących doskonałą jakość w konkurencyjnej cenie, jest STARWELL. Zapraszamy do kontaktu.

Sterownik LED DALI Dimming to jeden ze sterowników LED do ściemniania prądu stałego opracowany przez moją firmę, charakteryzujący się wysokim współczynnikiem mocy, wysoką wydajnością, wysoką precyzją, zastosowaniem wydajnego, stabilnego układu sterującego przełącznikiem o niskich stratach oraz komponentami o wysokiej wydajności, które zapewniają niski poziom hałasu, oszczędność energii, ochrona środowiska, długa żywotność i inne cechy.

PE-N30DA posiada sześć sposobów ściemniania DALI/Push/0-10V/1-10V/PWM/R DIM, za pomocą przełącznika DIP można zmieniać funkcję ściemniania, nie zakłócając się wzajemnie i nie występując jednocześnie.

Interfejs ściemniania:

1. Ściemnianie DALI, użyj standardowego interfejsu sygnałowego DALI. może pasować do wszystkich systemów sterowania DALI w markerze.

Ściemnianie 2,0-10 V, użyj standardowego ściemniania 0-10 V / rezystancja 100 K / 10 V PWM.

Funkcje ściemnialnego sterownika LED DALI o mocy 30 W ze stałym prądem:

1. Zintegrowany standardowy interfejs ściemniania DALI/Push/0-10V/1-10V/PWM/R DIM

2. Z funkcją PUSH do ściemniania PUSH

3. Cyfrowe wyjście sterujące, pozbawione migotania

4. Międzynarodowy ogólny zakres wejściowy AC 100-250 V

5. Rodzaj zabezpieczenia: zwarcie / przetężenie / przepięcie

6. Naturalny zimny wiatr

7. Duży zacisk blokowany śrubą

8. Ekonomiczny i wygodny montaż

9. Spełniają światowe standardy bezpieczeństwa sprzętu oświetleniowego

10. Klasa ochrony II

11. 5 lat gwarancji

12. Certyfikaty TUV CE SAA ENEC

13. Rozmiar: 147,5 * 43 * 30 mm

Lista modeli sterowników LED DALI o mocy 30 W, ze stałym prądem i możliwością przyciemniania:

Ściemnianie stałoprądowe DALI

Zastosowanie sterownika LED o mocy 30 W, stałoprądowego DALI:

Sterowniki LED DALI (Digital Addressable Lighting Interface) są używane w różnych scenariuszach. Oto kilka typowych zastosowań:

1. Oświetlenie budynków komercyjnych

2. Instytucje edukacyjne

3. Placówki opieki zdrowotnej

4. Branża hotelarska

5. Sklepy detaliczne

6. Oświetlenie architektoniczne

7. Oświetlenie zewnętrzne

Specyfikacja sterownika LED DALI o mocy 30 W, stałego prądu i ściemniania:

Wymiary:

Etykieta:

Wybór prądu LED:

Przełącznik DIP umożliwiający szybki wybór 8 opcjonalnych prądów (patrz tabela poniżej).

Po ustawieniu prądu za pomocą przełącznika DIP wyłącz i włącz zasilanie, aby nowy prąd zadziałał.

Np. LED 3,2 V/szt.: 9–24 V może zasilać 3–7 sztuk diod LED szeregowo, 9–42 V może zasilać 3–12 sztuk diod LED, maksymalna liczba diod LED połączonych szeregowo będzie zależała od rzeczywistego napięcia diody LED.

Schemat okablowania przyciemniania DALI:

Schemat okablowania przyciemniania 0-10 V:

Schemat połączeń przyciemniania PUSH:

Sterowanie włączaniem/wyłączaniem: krótkie naciśnięcie.

Bezstopniowe ściemnianie: długie naciśnięcie. Co drugie długie naciśnięcie powoduje zmianę poziomu światła w przeciwnym kierunku.

Pamięć przyciemniania: Po wyłączeniu i ponownym włączeniu jasność będzie taka sama, jak poprzednio ustawiona.

Nienormalne stany i odpowiadające im metody leczenia:

Cyfrowy adresowalny interfejs oświetleniowy (DALI)

Jednostka podrzędna DALI będzie wysyłać żądania tylko danych do jednostki głównej, to znaczy przyjmie tryb odpowiadania na polecenia

W tej samej sieci DALI znajdują się maksymalnie 64 jednostki podrzędne, każda jednostka ma oddzielny adres (krótki adres), Jednostka zamienna może być również przypisana do określonej grupy, a jednostka podrzędna może należeć do innej grupy, jednostka zamienna może istnieć do 16 grup jednocześnie, każda jednostka może ustawić 16 scenariuszy.

Główne cechy protokołu DALI

1)Asynchroniczna komunikacja szeregowa.

2) Szybkość transmisji 1200, przy użyciu formatu kodowania Manchester.

3) Dwa kłamstwa sygnału różnicowego.

4) Wysoki poziom, gdy napięcie różnicowe jest większe niż 9,5 V.

5) Niski poziom, gdy napięcie różnicowe jest mniejsze niż 6,5 V.

6) Jednostka główna steruje procesem komunikacji.

7) Jedna magistrala DALI może łączyć się z 64 jednostkami podrzędnymi.

8) Do każdej jednostki podrzędnej można adresować indywidualnie.

Specyfikacja elektryczna DALI

W stanie bezczynności, od metody jednostki maszynowej do sterowania magistralą:

1) Wysoka moc wyjściowa w zwykłym czasie, a nie zakłócenia sygnału wstrzymania.

2) Wyprowadź niską energię elektryczną w zwykłym czasie, bezpośrednio do zwarcia magistrali DALI.

3)Maksymalny prąd magistrali DALI 250mA

4) Nie jest to jednocześnie komunikacja dwukierunkowa.

5) Kabel transmisyjny do 300 metrów lub spadek ciśnienia nie większy niż 2 V
