STARWELL jest jednym z wiodących producentów, producentów i eksporterów ściemnialnych sterowników LED LED o mocy 250 W i triaku o stałym napięciu w Chinach.

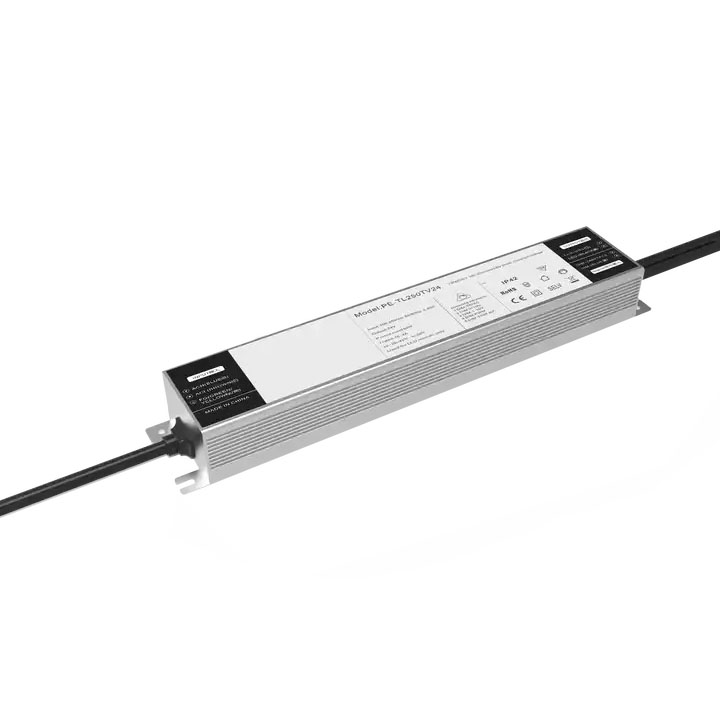

PE-TL250TV wykorzystuje sterowanie procesorem i oferuje różne tryby sterowania. Przyciemnianie jest włączane i wyłączane powoli. Zastosowane surowce to marki pierwszej linii i importowany projekt ultra głębokiego przyciemniania chipów. Pasuje do różnych inteligentnych systemów ściemniania i ściemniaczy dostępnych na rynku. Powłoka ze stopu aluminium, szybkie odprowadzanie ciepła, sprawia, że równowaga cieplna komponentów jest bardziej stabilna.
Funkcje sterownika LED o mocy 250 W i triaku ze stałym napięciem i możliwością ściemniania:
1. Zakres ściemniania sterownika ściemniania triaka o stałym napięciu 0-100%
2. Obsługuje wiodący ściemniacz i wiodący system przyciemniania
3. Obsługa ściemniania potencjometru 0-10 V / 1-10 V / 10 V PWM / 100 k
4. Brak ściemniania stroboskopowego, super kompatybilny zasilacz ściemniający
5. Rodzaj zabezpieczenia: zwarcie / przetężenie / przepięcie
6. Obudowa ze stopu aluminium, szybkie odprowadzanie ciepła
7. Unikalna konstrukcja, funkcja powolnego włączania i spowalniania
8. Nadaje się do taśm LED o stałym napięciu i innych zastosowań
9. Spełniają normę bezpieczeństwa SELV o bardzo niskim napięciu
10. 5 lat gwarancji
11. Rozmiar: 264,5 * 62 * 33 mm
Lista modeli sterownika LED LED o mocy 250 W i triaku ze stałym napięciem:
Triak i ściemnianie stałym napięciem 0/1-10 V 2 w 1
Seria | Model | Wejście | Moc | PF | Napięcie wyjściowe | Prąd wyjściowy |
PE702 20 W |
PE702TV12 | AC200V-250V | 20 W | 0,6PF | 12 V | 1670mA |
PE702TV24 | 24 V | 830mA | ||||
PE-L80TV 80W |
PE-L80TV24 | AC200V-250V | 80W | 0,6PF | 24 V | 3,33A |
PE-TL60TV 60 W |
PE-TL60TV24 | AC200V-250V | 60 W | 0,6PF | 24 V | 2,5A |
PE-TL60TV12 | AC200V-250V | 12 V | 5A | |||
Telewizor PE-TL100 100 W |
PE-TL100TV24 | AC200V-250V | 100 W | 0,6PF | 24 V | 4,2A |
PE-TL100TV12 | AC200V-250V | 12 V | 8,3A | |||
Telewizor PE-TL150 150 W |
PE-TL150TV24 | AC200V-250V | 150 W | 0,6PF | 24 V | 6,25A |
PE-TL120TV12 | AC200V-250V | 120 W | 12 V | 10 A | ||
Telewizor PE-TL250 250 W |
PE-TL250TV24 | AC200V-250V | 250 W | 0,6PF | 24 V | 10,5A |
Telewizor PE-TL300 300 W |
PE-TL300TV24 | AC200V-250V | 300 W | 0,6PF | 24 V | 12,5A |
Zastosowanie sterownika LED o mocy 250 W i triaku o stałym napięciu:
1. Listwa oświetleniowa o stałym napięciu, twarda listwa oświetleniowa
2. Obsługa najnowocześniejszego przyciemniania systemu
3. Willa, wysokiej klasy hotel i inne zastosowania
4. Ultra cienka kaseta świetlna
Specyfikacja sterownika LED z możliwością przyciemniania triakiem o mocy 250 W i stałym napięciu:
Model | PE-TL250TV24 | PE-TL300TV12 | |
WYJŚCIE | Napięcie wyjściowe | 24 V prądu stałego | 24 V prądu stałego |
Prąd wyjściowy | 10,42A Maks | Maks. 12,5A | |
Maksymalne napięcie wyjściowe | 24,3 V prądu stałego ±0,25 V | 24,3 V prądu stałego ±0,25 V | |
Moc wyjściowa | Maks. 250 W | Maks. 300 W | |
Poziom stroboskopowy | Brak migotania | ||
Zakres ściemniania | 0 ~ 100%, | ||
Częstotliwość ściemniania PWM | >3600 tys | ||
WEJŚCIE | Interfejs ściemniania | Triak, 0-10 V/1-10 V/10 V PWM/100KRezystor DIM Prąd sterujący sygnałem < 0,1 mA | |
Zakres napięcia wejściowego | 200-250 V AC 50/60 Hz | ||
Współczynnik mocy | 0.6 | ||
Prąd wejściowy | <2,79A | ||
Wydajność (typ.) | 92,6% | 91% | |
Prąd rozruchowy (typ.) | Zimny start 13,8A/800us | ||
Przeciwprzepięciowy | L-N: 2kV | ||
Prąd upływowy | <0,5mA/230Vac | ||
ŚRODOWISKO | Temperatura pracy | ta: 45°C tc: 85°C | |
Wilgotność robocza | 20 ~ 95% wilgotności względnej, bez kondensacji | ||
Temperatura przechowywania, wilgotność | -40~80°C, 10~95% wilgotności względnej | ||
Stopień wodoodporności | IP42 | ||
OCHRONA | Ochrona przed przeładowaniem | Wyłącz wyjście, gdy moc znamionowa ≥102%, nastąpi automatyczne przywrócenie działania. | |
Zabezpieczenie przed zwarciem | Wyłącza się automatycznie w przypadku wystąpienia zwarcia, następuje automatyczne przywrócenie działania. | ||
Ochrona bez obciążenia | wyjściowe napięcie stałe. | ||
BEZPIECZEŃSTWO | Wytrzymać napięcie | I/P-O/P: 3750 V AC | |
Rezystancja izolacji | I/P-O/P: 100MΩ/500VDC/25°C/70%RH | ||
Odporność elektromagnetyczna | EN61000-4-2,3,4,5,6,8,11, EN61547 | ||
Standard testu stroboskopowego | IEEE 1789 | ||
INNI | Wymiar | 265(289)*63*35mm (dł.×szer.×wys.) | |
Uszczelka | Skrzynka | ||
Waga (GW) | 1060±10g | ||
WYJAŚNIĆ | Podczas użytkowania należy zwrócić uwagę na okablowanie wejściowe i wyjściowe i nie odwracać połączeń. Zabronione jest podłączanie interfejsu sygnałowego o napięciu wyższym niż 15V, w przeciwnym razie nastąpi uszkodzenie zasilacza Podczas użytkowania zasilacza, gdy obciążenie jest bliskie pełnego obciążenia, temperatura obudowy zasilacza jest nieco wyższa. Ze względu na wysoką skuteczność odprowadzania ciepła przez aluminium, można zapewnić temperaturę wewnętrzną. Zwiększa żywotność |
Wymiary:
Schemat połączeń:
