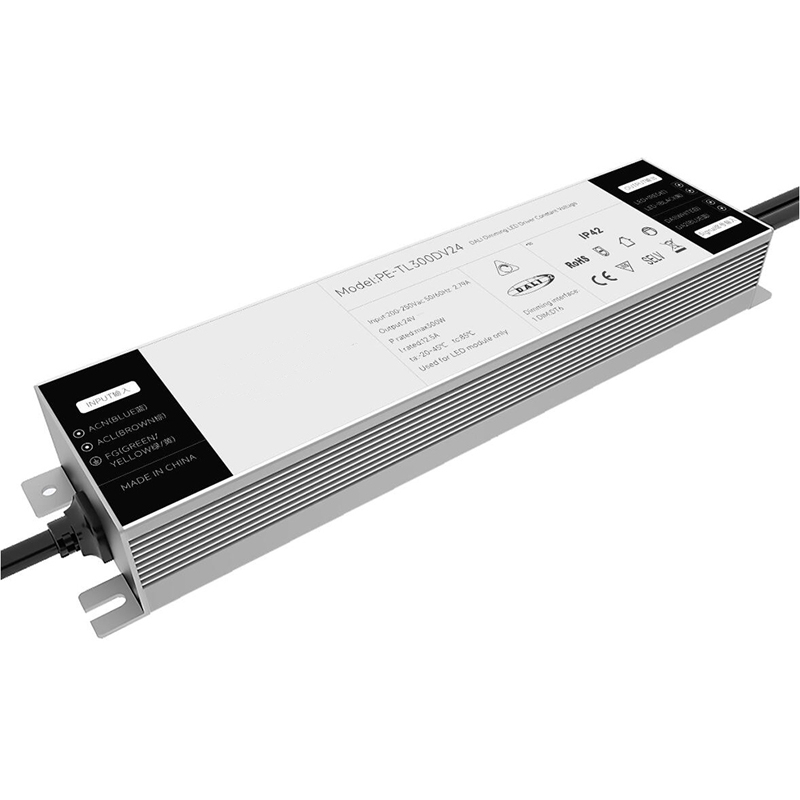

Sterownik LED DALI o mocy 250 W i stałym napięciu

Sterownik LED DALI o mocy 250W stałonapięciowy to rodzaj sterownika LED specjalnie zaprojektowanego do współpracy z systemami oświetlenia LED, które wymagają zasilania stałym napięciem. Jest kompatybilny z protokołem sterującym DALI (Digital Addressable Lighting Interface), który pozwala na cyfrowe sterowanie i ściemnianie świateł LED.

Wyślij zapytanie

W PE-TL250DV zastosowano specjalny proces spawania powłoki aluminiowej, powłokę aluminiową i wewnętrzne rozpraszanie ciepła w żelu krzemionkowym przewodzącym ciepło, bardziej stabilne użytkowanie, wszystkie surowce są markami pierwszej linii, a importowane żetony przekraczają. Konstrukcja głębokiego przyciemniania pasuje do inteligentnego systemu przyciemniania różnych marek dostępnych na rynku. Napięcie przeciwprzepięciowe 2KV, płynne ściemnianie, brak efektu stroboskopowego, niski poziom hałasu w procesie ściemniania.

Cechy:

1. Standardowy interfejs Dali jest zgodny ze standardami Dali 144

2. Certyfikat Dali2, członek Dali

3. Sterowanie cyfrowe, wyjście bez migotania

4. Międzynarodowy ogólny zakres wejściowy AC 100-250 V

5. Naturalne chłodzenie powietrzem, odporność na wilgoć, przewodzenie ciepła, proces rozpraszania ciepła w żelu krzemionkowym

6. Opracowana przez siebie krzywa ściemniania głębokości

7. Wiele funkcji ochronnych

8. Specjalny proces spawania aluminium, konstrukcja o bardzo małej objętości

9. Zgodność ze standardem ERP, a pobór mocy w trybie gotowości jest mniejszy niż 0,5 W

10. Rozmiar: 265*63*35mm

Lista modeli:

Sterownik LED DALI o mocy 250 W i stałym napięciu

Seria	Typ ściemniania	Model	Wejście	Moc	PF	Napięcie wyjściowe	Prąd wyjściowy
PE-IL60DV 60 W	DALI	PE-IL60DV24	AC100V-250V	60 W	THD 0,96PF <10%	24 V	2,5A
		PE-IL60DV12				12 V	5A
PE-IL100DV 100 W	DALI	PE-IL100DV24	AC100V-250V	100 W	THD 0,96PF <10%	24 V	4,17A
		PE-IL100DV12				12 V	8,3A
PE-IL150DV 150 W	DALI	PE-IL150DV24	AC100V-250V	150 W	THD 0,96PF <10%	24 V	6,25A
		PE-IL150DV12				12 V	10 A
PE-TL250DV 250 W	DALI	PE-TL250DV12	AC100V-250V	250 W	THD 0,96PF <10%	24 V	10,41A
		PE-TL250DV24				12 V	20,83A
PE-TL300DV 250 W	DALI	PE-TL300DV12	AC100V-250V	300 W	THD 0,96PF <10%	24 V	12,5A
		PE-TL350DV24				12 V	25A

Aplikacja:

1. Światło taśmy LED

2. Inteligentne oświetlenie willi

3. Można go podłączyć do inteligentnego systemu oświetlenia DALI

4.Oświetlenie muzealne

Specyfikacja:

Model		PE-TL250DV24	PE-TL250DV12
WYJŚCIE	Napięcie wyjściowe	24 V prądu stałego	12 V prądu stałego
	Maksymalne napięcie wyjściowe	10,4A	20,8A
	Brak napięcia wyjściowego obciążenia	24 V prądu stałego	12 V prądu stałego
	Zakres mocy obciążenia	0-10,4A	0-20,8A
	Moc wyjściowa	0-250 W	0-250 W
	Poziom stroboskopowy	Brak migotania
	Zakres ściemniania	0~100%, LEDstart możliwy przy 0,03%.
	Częstotliwość ściemniania PWM	>3600 Hz
	Aktualna dokładność	±3%
	Tryb wyłączenia	funkcja pamięci po wyłączeniu zasilania
WEJŚCIE	Interfejs ściemniania	DALI (IEC62386) Prąd sterujący sygnałem < 2mA
	Zakres napięcia wejściowego	100-250 V AC
	Częstotliwość	50/60 Hz
	Prąd wejściowy	<1,7 A, prąd przemienny, 100 V
	Współczynnik mocy	PF>0,98/100 V AC (przy pełnym obciążeniu)
	THD	230Vac@THD <8% (przy pełnym obciążeniu)
	Wydajność (typ.)	89%	88%
	Zasilanie w trybie gotowości	0,4 W
	Prąd rozruchowy (typ.)	zimny start 48A przy 230Vac
	Przeciwprzepięciowy	L-N: 2kV
	Prąd upływowy	<0,25 mA/230 V prądu przemiennego
ŚRODOWISKO	Temperatura pracy	ta: 45°C tc: 80°C
	Wilgotność robocza	20 ~ 95% wilgotności względnej, bez kondensacji
	Temperatura przechowywania, wilgotność	-40~80°C, 10~95% wilgotności względnej
	Współczynnik temp	±0,03%/°C(0-50)°C
	Wibracja	10~500 Hz, 2G 12 min./1 cykl, okres 72 min. każdy wzdłuż osi X, Y, Z.
OCHRONA	Ochrona przed przegrzaniem	Inteligentna regulacja lub wyłączenie prądu wyjściowego, jeśli temperatura PCB ≥110°C, automatycznie powraca do normy.
	Ochrona przed przeładowaniem	Wyłącz wyjście, gdy moc znamionowa ≥102%, nastąpi automatyczne przywrócenie działania.
	Zabezpieczenie przed zwarciem	Wyłącza się automatycznie w przypadku wystąpienia zwarcia, następuje automatyczne przywrócenie działania.
	Ochrona przed obciążeniem	wyjściowe napięcie stałe.
BEZPIECZEŃSTWO & EMC	Wytrzymać napięcie	I/P-O/P: 3750 V AC
	Rezystancja izolacji	I/P-O/P: 100MΩ/500VDC/25°C/70%RH
	Standardy bezpieczeństwa	IEC/EN61347-1, IEC/EN61347-2-13
	Emisja EMC	EN55015, EN61000-3-2 klasa C, IEC61000-3-3
	Odporność elektromagnetyczna	EN61000-4-2,3,4,5,6,8,11, EN61547
	Standard testu stroboskopowego	IEEE 1789
INNI	Wymiar	2656335mm (dł. × szer. × wys.)
	Uszczelka	Skrzynka
	Waga (GW)	604g±10g

Wymiar:

Etykieta:

Schemat połączeń:

Nienormalne stany i odpowiadające im metody leczenia:

Cyfrowy adresowalny interfejs oświetleniowy (DALI)

Jednostka podrzędna DALI będzie wysyłać żądania tylko danych do jednostki głównej, to znaczy przyjmie tryb odpowiadania na polecenia

W tej samej sieci DALI znajdują się maksymalnie 64 jednostki podrzędne, każda jednostka ma oddzielny adres (krótki adres), Jednostka zamienna może być również przypisana do określonej grupy, a jednostka podrzędna może należeć do innej grupy, jednostka zamienna może istnieć do 16 grup jednocześnie, każda jednostka może ustawić 16 scenariuszy.

Główne cechy protokołu DALI

1)Asynchroniczna komunikacja szeregowa.

2) Szybkość transmisji 1200, przy użyciu formatu kodowania Manchester.

3) Dwa kłamstwa sygnału różnicowego.

4) Wysoki poziom, gdy napięcie różnicowe jest większe niż 9,5 V.

5) Niski poziom, gdy napięcie różnicowe jest mniejsze niż 6,5 V.

6) Jednostka główna steruje procesem komunikacji.

7) Jedna magistrala DALI może łączyć się z 64 jednostkami podrzędnymi.

8) Do każdej jednostki podrzędnej można adresować indywidualnie.

Specyfikacja elektryczna DALI

W stanie bezczynności, od metody jednostki maszynowej do sterowania magistralą:

1) Wysoka moc wyjściowa w zwykłym czasie, a nie zakłócenia sygnału wstrzymania.
