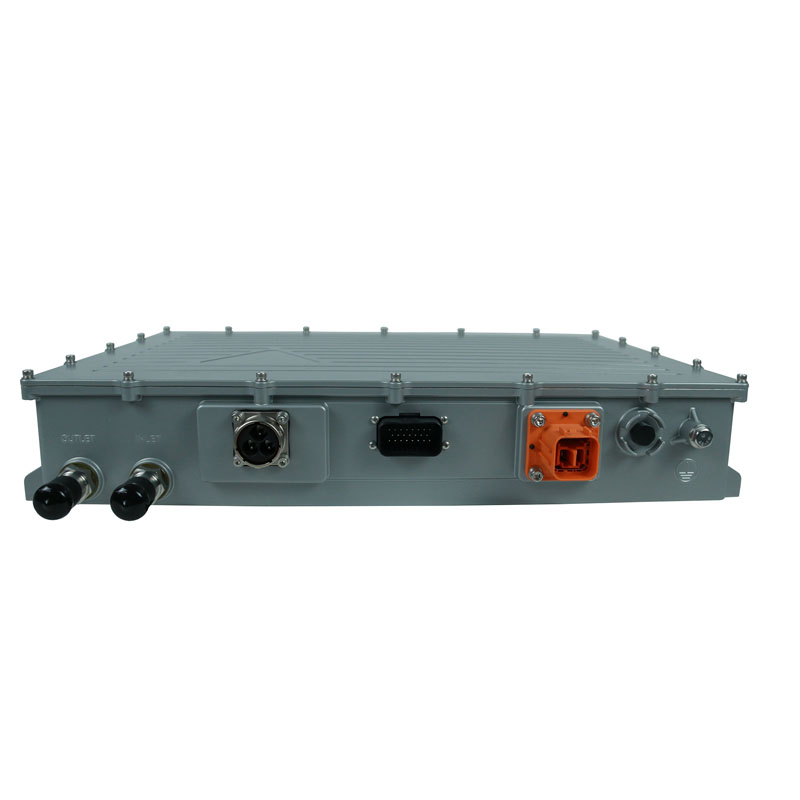

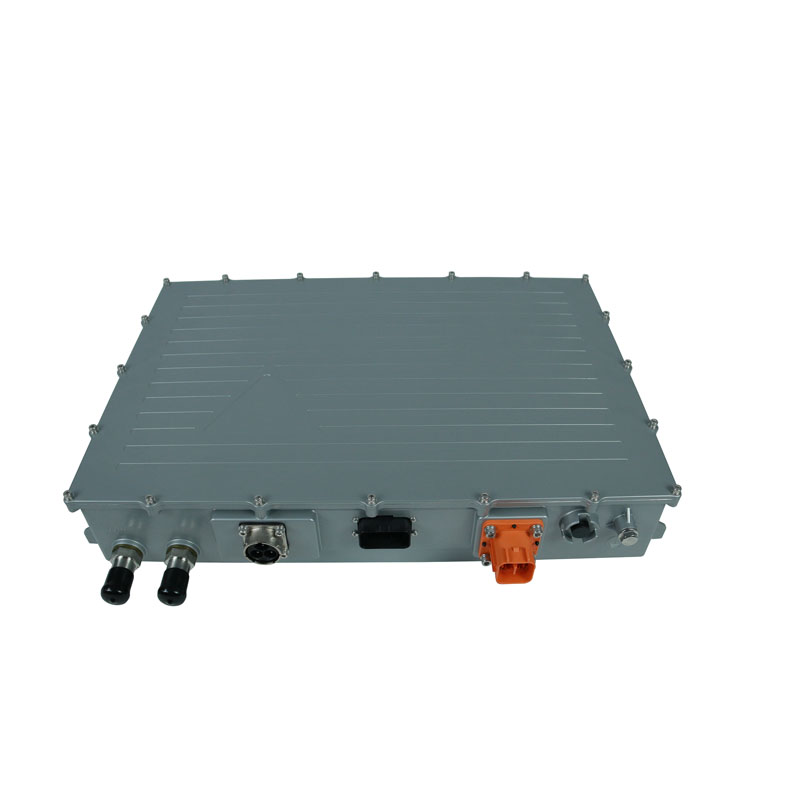

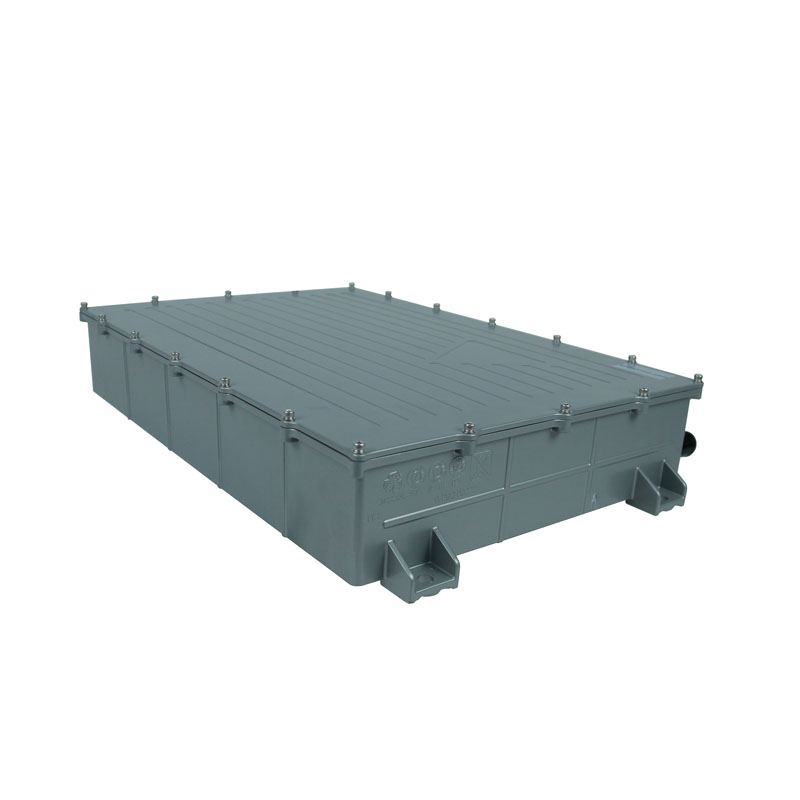

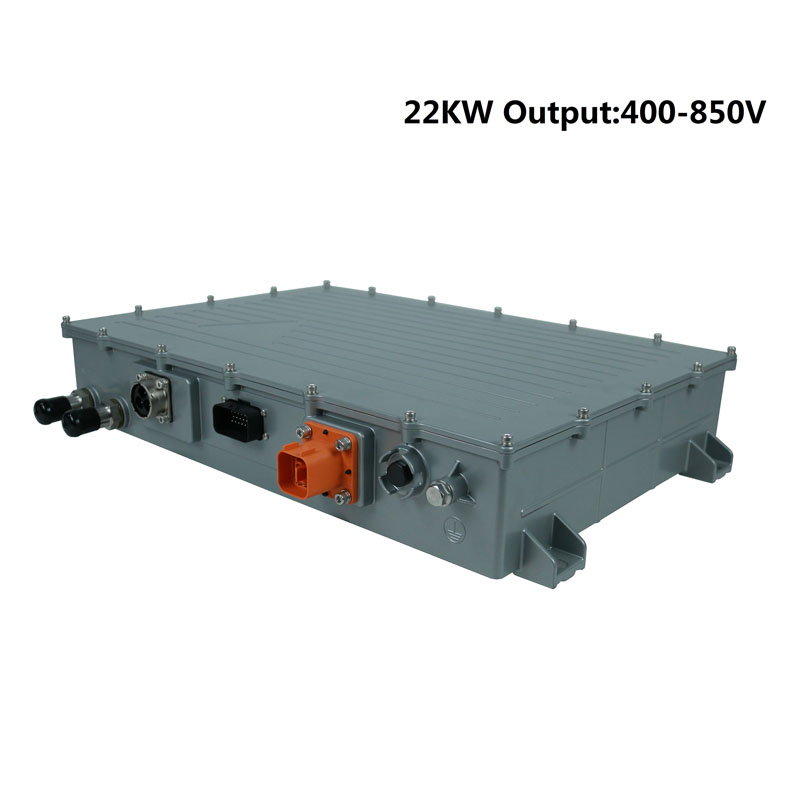

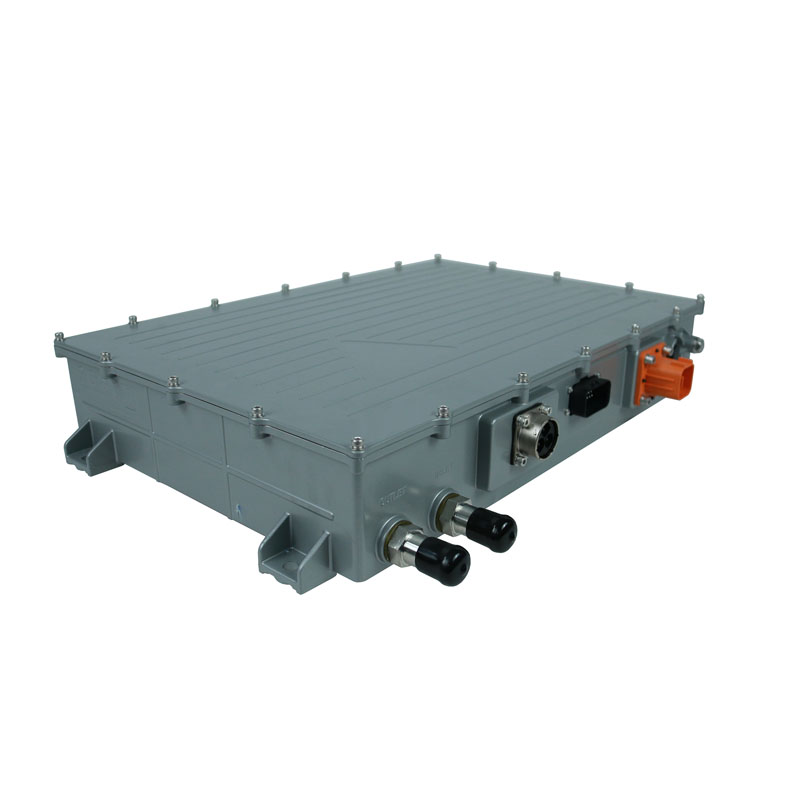

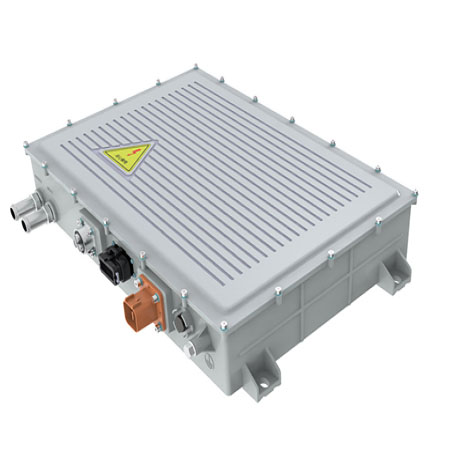

Ładowarka pokładowa OBC (ładowarka pokładowa) serii SW-AS22000 została specjalnie zaprojektowana do zastosowań w zakresie ładowarek o większej mocy, takich jak autobusy i ciężarówki komercyjne. Posiada trójfazowe wejście prądu przemiennego i szeroki zakres napięcia wyjściowego od 400 VDC do 850 VDC. OBC jest zbudowany tak, aby wytrzymać trudne warunki, w tym wibracje, szok termiczny i ekstremalne zakresy temperatur.
Jedną z godnych uwagi cech serii SW-AS22000 jest system chłodzenia cieczą, który pomaga efektywnie odprowadzać ciepło i zapewnia optymalną wydajność. OBC posiada również obudowę IP67, zapewniającą ochronę przed wnikaniem pyłu i wody.
OBC jest programowalny dzięki wbudowanej w niego niezależnej jednostce sterującej. Ta elastyczność pozwala dostosować ładowarkę do indywidualnych wymagań klienta. Dodatkowo seria SW-AS22000 charakteryzuje się doskonałą możliwością adaptacji do wielu sieci, dzięki czemu jest zgodna z międzynarodowymi normami, takimi jak SAE J1772 i EN61851.
Ładowarka OBC o mocy 22 kW wykorzystuje algorytmy ładowania sterowane procesorem, które optymalizują wydajność ładowania i przyczyniają się do dłuższej żywotności zarówno ładowarki, jak i akumulatora wysokiego napięcia (HV). Algorytmy te zapewniają, że proces ładowania jest dostosowany do specyficznych właściwości ładowanego akumulatora, maksymalizując jego wydajność i żywotność.
Pod względem zakresu zastosowań seria PCHG-AS22000 firmy STARWELL obsługuje różne typy akumulatorów. Dotyczy to akumulatorów kwasowo-ołowiowych, akumulatorów litowo-jonowych, trójskładnikowych akumulatorów litowo-jonowych i akumulatorów litowo-żelazowo-fosforanowych. Ładowarka OBC o mocy 22 kW została specjalnie zaprojektowana do skutecznego i bezpiecznego ładowania tego typu akumulatorów.
Co więcej, seria SW-AS22000 obsługuje komunikację poprzez protokół CAN BUS, umożliwiając integrację z innymi systemami pojazdu w celu zwiększenia możliwości sterowania i monitorowania.
Główna cecha
★ Zgodność z trójfazowym wejściem prądu przemiennego.
★ Zgodność z SAE J1772 i EN61851.
★ Kompaktowa i lekka konstrukcja.
★ Możliwość ładowania stałą mocą i prądem stałym.
★Odporność na wibracje i stopień ochrony IP67 do użytku na pokładzie.
★ Możliwość aktualizacji oprogramowania sprzętowego poprzez magistralę CAN.
★ Zabezpieczenie pętli blokującej wysokiego napięcia prądu stałego (HVIL).
★ Precyzyjna i wydajna moc ładowania.
Funkcja i funkcja:
Typ | Ładowarka pokładowa o mocy 22 kW |
Model | SW-AS22000 |
Szybkość napięcia wyjściowego | 700 V |
Tryb ładowania | Tryb odpowiedzi (można komunikować się) |
Wejście prądu przemiennego | 3-fazowy | Jednostka |
Zakres napięcia wejściowego | 152–465 | V |
Zakres częstotliwości wejściowej | 47 – 63 | Hz |
THD prądu przemiennego | < 5 | % |
Współczynnik mocy | > 0,99 | |
Efektywność | > 94 @ od 50% do maksymalnego obciążenia | % |
Maks. prąd wejściowy (eff) | 64 | A |
Maksymalna moc wejściowa | 22 | kVA |
Prąd rozruchowy | < 40 @ 380 Vac | A |
Wyjście prądu stałego | Jednostka | |
Programowalny zakres napięcia | 400 – 850 | Vdc |
Min. napięcie Stały zakres mocy | 700 | Vdc |
Dokładność napięcia ładowania | ≤1 | % |
Dokładność prądu ładowania | ≤5 | % |
Amplituda tętnienia prądu ładowania | ≤1 | % |
Maks. moc wyjściowa | 11 | KW |
Maks. prąd ładowania | 18 | Adc |
Czas reakcji wyjścia | ≤5 | S |
Wstępne ładowanie | wewnętrzny |
Funkcja ładowania | |
Funkcja ładowania | Ładowanie zgodnie z komunikacją BMS |
Funkcja komunikacji | Sterowanie magistralą CAN |
Protokół komunikacyjny (do BMS-a) |
Według SAE J1939/Zdefiniowane przez klienta |
Szybkość transmisji komunikacji CAN | 250/500 kbps, bez rezystora końcowego. |
Kontrola ładowania AC | Zgodny z SAE J1772 i EN 61851 Po włączeniu SAE J1772 ładowarka jest w pełni zgodna z SAE J1772 Elektrownia (zgodna z EVSE SAE J1772, poziom 1 i 2). Gdy włączona jest norma EN 61851, ładowarka jest w pełni zgodna z normą EN 61851 Elektrownia. |
Budzić się | Sygnał 12 V. Pobudzenie przewodowe Polecenie budzenia BMS Pobudzenie sygnału CP, CC |
Krzywa charakterystyki wejścia/wyjścia
Definicja połączenia
Wymiary i waga:
Aplikacja:
